流敏型消谐装置解决新疆喀什某变电站铁磁谐振过电压

 有哪些因素会引起铁磁谐振呢？为什么安装安徽正广电流敏型消谐装置？

 电力系统中存在着许多储能元件，当系统进行操作或发生故障时，变压器、互感器等含铁芯元件的非线性电感元件与系统中电容串联可能引起铁磁谐振。在中性点不接地的非直接接地系统中，电磁式电压互感器引起的铁磁谐振过电压是常见的，是造成事故较多的一种内部过电压。这种过电压轻则使电压互感器一次熔丝熔断，重则烧毁电压互感器，甚至炸毁瓷绝缘子及避雷器造成系统停运。在一定的电源作用下会产生谐振现象，导致系统中出现严重的谐振过电压。

 安徽正广电电力技术有限公司自2017年先后在新疆等变电站电压互感器加装流敏型消谐装置后未发生过PT保险熔断、PT烧毁等事故，有效的解决了铁磁谐振过电压问题。2019年7月8日10时35KV三岔口变电站运维人员检查发现10千伏I母C相电压消失，接到通知，我方技术人员及时赶到现场，检查发现35KV三岔口变电站10千伏I母电压互感器C相本体开裂严重。现场分析可知，10 kV系统发生单相接地时，未接地的两相电压升高，对系统产生扰动，在这一瞬间电压突变，励磁电流急剧加大，导致PT炸裂。

新疆喀什35KV三岔口变电站

 对此问题我方技术人员及时采取了一些防止铁磁谐振的措施，选用不易饱和的并且励磁感抗大于1.5 MΩ的电压互感器，在电压互感器一次侧中性点与地之间串接正广电流敏型消谐装置。

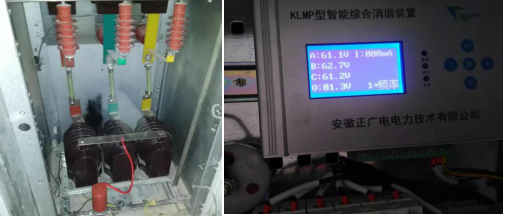

正广电流敏型消谐装置安装实例

 中性点串接的流敏型消谐器对PT铁磁谐振过电压起到了良好的抑制作用，PT三相电流始终抑制在200mA以下，且消谐时间短。保障了35KV三岔口变电站输变电设备供电的安全、可靠运行。安徽正广电 流敏消谐技术，确保电压互感器不烧毁，PT保险不熔断，让谐振成为历史！
