国网六安供电公司汪墩变电站35KV电压互感器铁磁谐振治理方案
220kV汪墩变电站坐落于六安市区北部迎宾大道西侧,总建筑面积837.8平方米。总体有三台18000kVA主变压器,总容量为54000kVA。2013年4月汪墩变电站的建成投运,保障了六安市区的供电可靠性,成为六安地区220kV主网架的重要组成部分,同时为六安市区及北部经济开发区的供电提供了重要保证。
2021年8月8日11点左右,国网六安供电公司220kV汪墩变电站35kV电压互感器出现本体烧毁及高压熔断事件,该变电站电压互感器中性点安装了碳化硅消谐器,碳化硅消谐器也出现不同程度的烧毁(电压互感器及消谐器照片见下图1),事故造成35kV二段母线停电,严重影响了该区域用电的可靠性。

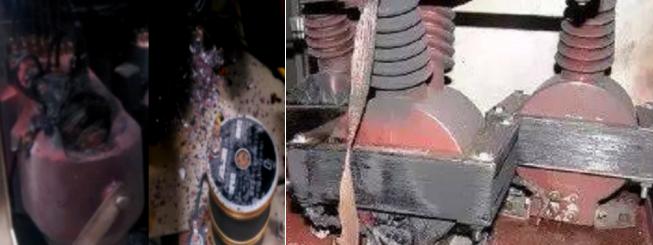

图1 电压互感器及消谐器烧毁照片
针对国网安徽六安供电公司汪墩变电站采用了碳化硅消谐措施后,依然存在PT烧毁、高压保险熔断的问题。安徽正广电对此情况进行了原因分析,同时搭建了10kV的试验平台,模拟现场工矿,验证碳化硅的消谐能力。

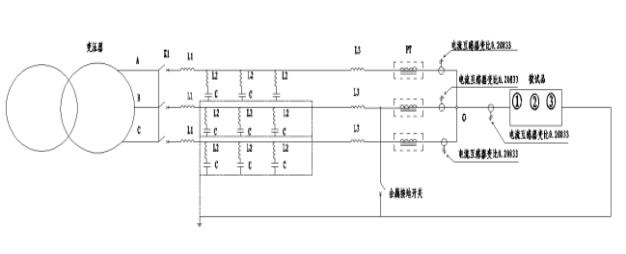

图2 试验接线原理图

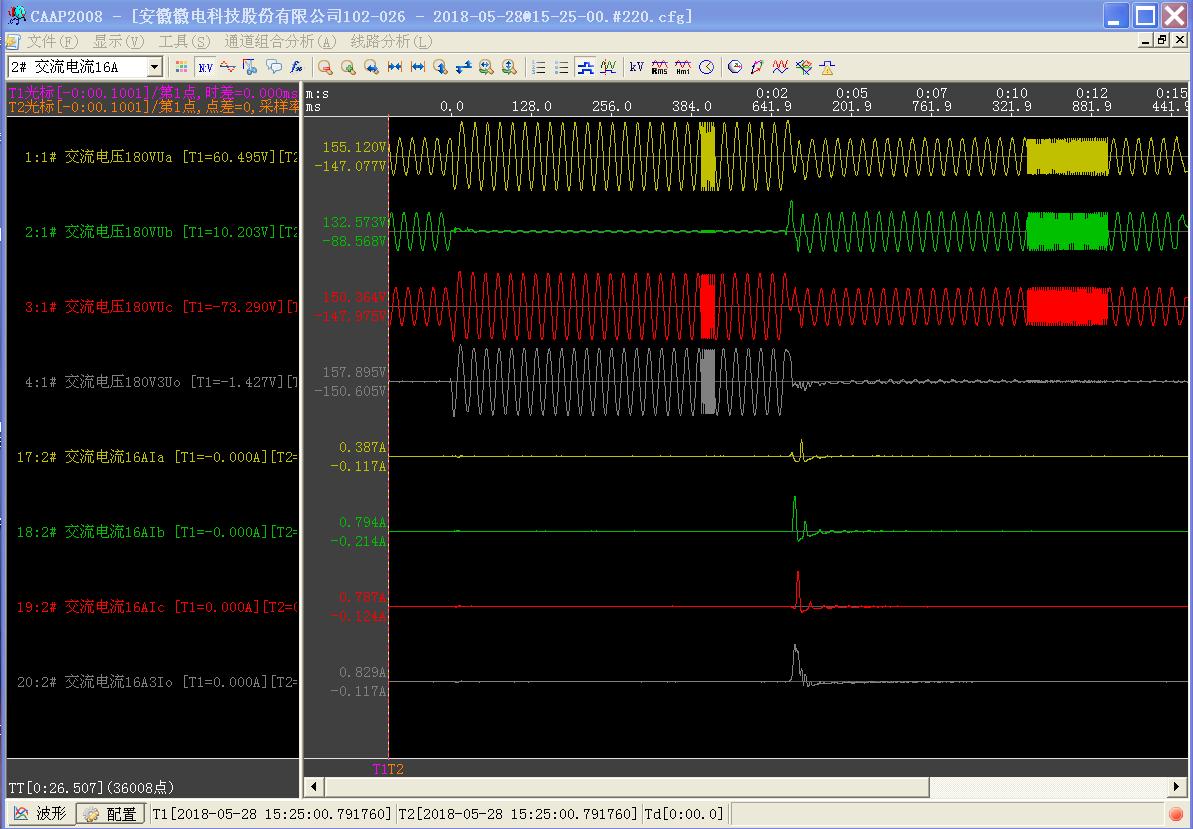

图3 试验波形图
试验结果表明:电压互感器中性点经碳化硅消谐器接地流过中性点的电流达到0.707A,远超高压熔断器额定电流0.5A,碳化硅消谐器不能将电流抑制在高压熔断器额定电流之内,是造成本次事故的根本原因。
针对碳化硅消谐器不能将电压互感器中性点电流抑制在高压熔断器额定电流之内、造成电压互感器烧毁及高压保险熔断的问题。安徽正广电提出在电压互感器中性点加装流敏型消谐装置,将中性点电流抑制在200mA之内的技术方案。
流敏型消谐装置由流敏型消谐器及监控中心两部分组成。该装置采用流敏材料物理特性,串接在电压互感器中性点与地之间。在正常运行情况下,流敏型消谐装置为低阻态,不影响系统参数;当系统产生谐振时,装置突变为高阻态,消耗谐振能量,改变谐振参数,将PT激磁电流抑制在200mA以下,确保电压互感器不烧毁、高压保险不熔断。该装置能够快速识别11种故障类型、记录故障波形功能,有助于分析诱发铁磁谐振过电压产生的原因。同时装置采用导轨式安装设计,现场安装无需在柜体面板上开孔,灵活多样,适用于各种类型开关柜。

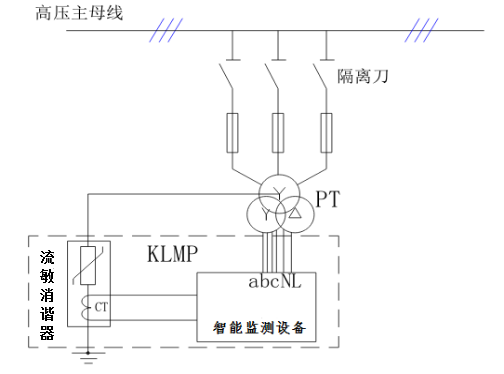

图4 KLMP系列流敏型消谐装置接线原理图
安徽正广电安排专业技术员于12日到达汪墩变电站现场,进行验电,系统三相接地工作,拆除碳化硅消谐器,清理柜内垃圾。安装流敏型消谐装置并进行调试送电。

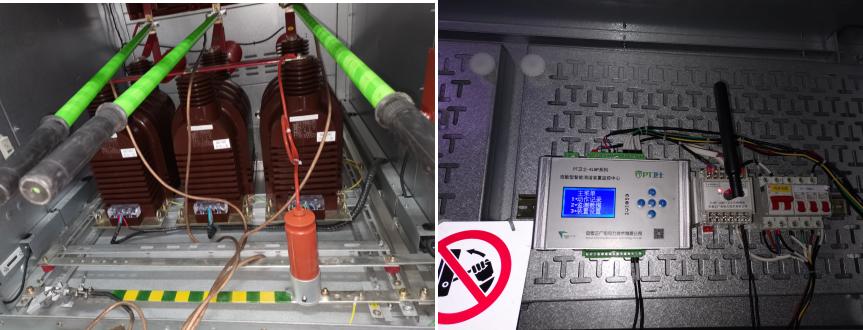

图5 流敏消谐装置现场安装完成图
国网六安供电公司汪墩变电站自加装35kV流敏型消谐装置后,未出现电压互感器烧毁及高压保险熔断,提高了变电站供电可靠性,实现了电网安全运行目标计划,取得了良好的社会效益。
