为防止电压互感器损坏,克州某站将压敏型消谐器换成流敏型消谐器

文章出处:责任编辑:查看手机网址
扫一扫!为防止电压互感器损坏,克州某站将压敏型消谐器换成流敏型消谐器扫一扫!
人气:-发表时间:2021-04-26 09:17【

 据调查,6-35KV系统中的电磁式电压互感器引起的铁磁谐振过电压,不但损坏了电力设备,还影响了电力系统的安全运行。近年来的铁磁谐振过电压问题仍然困扰克州某变电站的检修人员。那么该如何防止铁磁谐振过电压,保护克州的电压互感器不损坏呢?


 在克州变电站中由于电磁式电压互感器的非线性励磁电感与系统的对地电容等构成铁磁谐振引起电网中性点不稳定现象。铁磁谐振过电压的激发条件总结主要有以下几点:

 (1)系统电源中性点非直接接地;(2)电压互感器的一次线圈中性点直接接地;(3)电网的对地电容与互感器的励磁电感相匹配,且初始感抗大于容抗等,导致系统参数发生改变达到铁磁谐振条件。

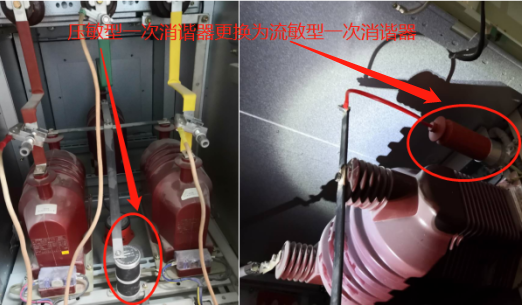

 根据铁磁谐振故障激发的条件,一般采取相应的消谐措施分成两大类,一类是压敏消谐,电压互感器加装压敏型LXQ一次消谐器。第二类是流敏消谐,为避免铁磁谐振产生条件,需要实时监测系统三相电压。正如35千伏扩汗变电站一样将LXQ一次消谐器更换为流敏型消谐器。实时监控系统三相电压,及时破坏铁磁谐振激发条件,一旦发生谐振能够多次给系统消谐。

流敏型消谐器png

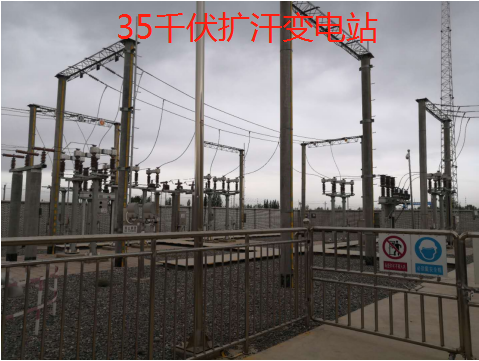

 安徽正广电自主研发流敏型消谐器,当系统发生谐振时,利用流敏消谐器物理特性进行快速消谐,通过二次智能监测上传谐振频率幅值等并实时监测流敏消谐器运行状态及谐振时的故障波形,从而实现快速多次消除谐振过电压的目的。流敏型消谐器消谐时间越短,克服了压敏型一次消谐器和微机消谐不能彻底消除谐振过电压的缺点。因此,克州35千伏扩汗变电站明智选择将压敏型一次消谐器换成流敏型一次消谐器

 安徽正广电电压互感器铁磁谐振治理以结果为导向的治理理念,为防止铁磁谐振过电压的发生,确保电压互感器不烧毁、高压保险不熔断。安徽正广电对电网铁磁谐振问题进行深入研究18年,专注剖析其产生机理与规律,提出有效的治理方案及防治措施。守护我国电网及其能源基地输变电系统的安全稳定运行。
