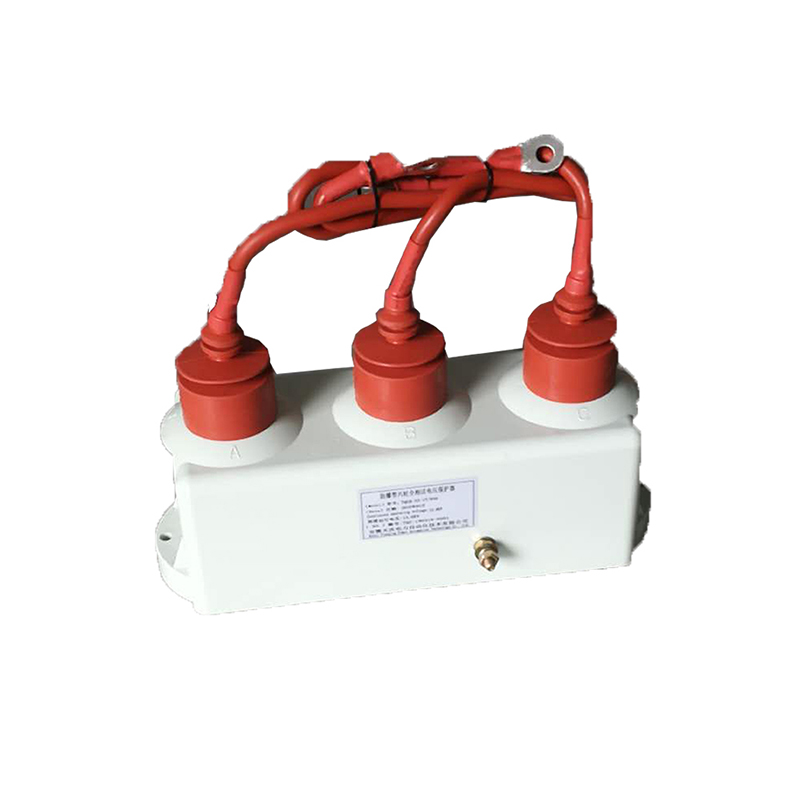

    ZGDB六柱过电压保护器





    一、概述

    六相避雷器是一种新型的过电压保护器,主要用于发电、供电和用电企业的电力电网中。用来保护变压器、开关、母线、电动机等电气设备, 可限制大气过电压及各种开关引起的操作过电压,对相间和相对地的过电压均能起到可靠的限制作用。

    二、产品原理/特点

    1安全性能更高

    六柱全相双安全保护装置:相间和相地为单独的氧化锌组件,操作过电压能量小,不会击穿氧化锌阀片造成相间短路事故。

    组合式过电压保护器:相间及相地都为半只氧化锌组件,大能量的相地过电压下,单个相单元被击穿后,会引起其它未击穿相荷电率迅速提高而发生崩溃,最终导致相间短路,线路跳闸。

    2动作值更加稳定,保护效果更好。

    采用无间隙结构,解决了间隙所带来的放电分散性问题和对陡波响应速度慢的问题,同时采用六相组合结构,解决了三相无间隙组合式过电压保护器因为存在中性点而导致相单元老化过快的问题。

    3产品结构为YD结构,Y型中点直接接地,保护相地过电压,没有中性点存在,在系统各种运行状态下,产品不受电压波动的影响。

    4适用于高海拔区域。

    产品无串联间隙结构,可用于高海拔区域。

    三、型号说明





    1.标称放电电流   标称放电电流用阿拉伯数字表示

    2.使用场所       D:电机型

                      Z:电站型

                      R:并联补偿电容器型

    3.额定电压       允许持久地施加在避雷器两端的最大工频电压有效值

    4.通流量         2ms方波通流量


    四、型号及技术参数

    型号

    保护额定电压(kV)

    保护器持续运行电压(kV)

    接线方式

    直流参考电压不小于(kV)

    残压(峰值)kV不大于

    残压(峰值)kV不大于

    通流容量

    陡波5kA

    雷电冲击5kA

    操作冲击500A

    陡波2.5kA

    雷电冲击2.5kA

    操作冲击100A

    2ms方波冲击电流(A)

    大电流冲击电流(kA)

    ZGDB-2.5D-4/600

    4

    3.2

    7.0

    -

    -

    -

    13.0

    11.6

    9.4

    600

    100

    5.7

    -

    -

    -

    10.7

    9.5

    7.6

    600

    100

    ZGDB-2.5D-8/600

    8

    6.3

    14.0

    -

    -

    -

    26.2

    23.3

    18.7

    600

    100

    11.2

    -

    -

    -

    21.0

    18.7

    15.0

    600

    100

    ZGDB-2.5D-13.5/600

    13.5

    10.5

    23.2

    -

    -

    -

    43.3

    38.7

    31.0

    600

    100

    18.6

    -

    -

    -

    34.7

    31.0

    25.0

    600

    100

    ZGDB-5D-4/600

    4

    3.2

    7.0

    13.0

    11.6

    9.4

    -

    -

    -

    600

    100

    5.7

    10.7

    9.5

    7.6

    -

    -

    -

    600

    100

    ZGDB-5D-8/600

    8

    6.3

    14.0

    26.2

    23.3

    18.7

    -

    -

    -

    600

    100

    11.2

    21.0

    18.7

    15.0

    -

    -

    -

    600

    100

    ZGDB-5D-13.5/600

    13.5

    10.5

    23.2

    43.3

    38.7

    31.0

    -

    -

    -

    600

    100

    18.6

    34.7

    31.0

    25.0

    -

    -

    -

    600

    100

    ZGDB-5Z-5/600

    5

    4

    7.5

    15.5

    13.5

    11.5

    -

    -

    -

    600

    100

    7.2

    -

    -

    -

    600

    100

    ZGDB-5Z-10/600

    10

    8

    15.0

    31.0

    27.0

    23.0

    -

    -

    -

    600

    100

    14.4

    -

    -

    -

    600

    100

    ZGDB-5Z-17/600

    17

    13.6

    25.0

    51.8

    45.0

    38.3

    -

    -

    -

    600

    100

    24.0

    -

    -

    -

    600

    100

    ZGDB-5Z-51/800

    51

    40.8

    84.0

    170.0

    150.0

    134.0

    -

    -

    -

    800

    100

    73.0

    154.0

    134.0

    114.0

    -

    -

    -

    800

    100

    ZGDB-5R-5/800

    5

    4

    7.5

    15.5

    13.5

    11.5

    -

    -

    -

    800

    100

    7.2

    -

    -

    -

    800

    100

    ZGDB-5R-10/800

    10

    8

    15.0

    31.0

    27.0

    23.0

    -

    -

    -

    800

    100

    14.4

    -

    -

    -

    800

    100

    ZGDB-5R-17/800

    17

    13.6

    25.0

    51.8

    45.0

    38.3

    -

    -

    -

    800

    100

    24.0

    -

    -

    -

    800

    100

    ZGDB-5R-51/800

    51

    40.8

    84.0

    170.0

    150.0

    134.0

    -

    -

    -

    800

    100

    73.0

    154.0

    134.0

    114.0

    -

    -

    -

    800

    100

    五、安装尺寸

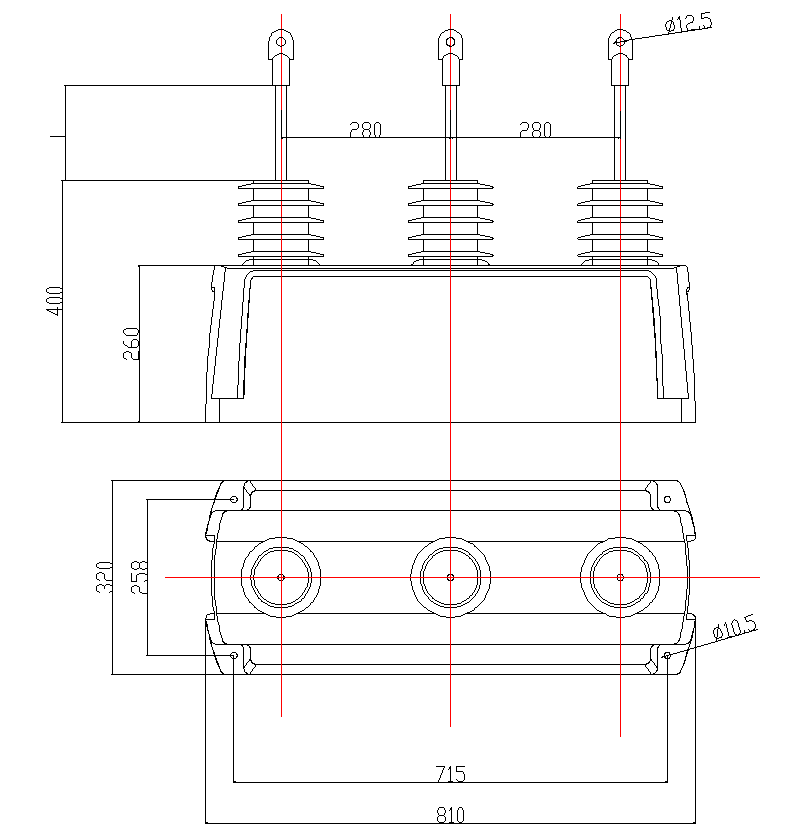

    3-10kV安装尺寸图






    35kV安装尺寸图



    六、使用条件

    1、使用的环境温度为-40℃~+60℃;

    2、海拔高度小于2000m

    3、电源频率:48Hz62Hz

    4、地震烈度不大于7

    5、最大风速不超过35m/s

    七、运行维护

    1、每年(或必要时)做一次预防性试验,同时除去产品表面的灰尘。

    2、试验项目:

    2.1、直流参考电压试验。

    2.20.75倍直流参考电压下泄露电流。

    八、订货须知

    1、用户订货时需注明产品到装头之间高压电缆长度及线鼻子孔径。

    2、特殊使用条件及特殊电压等级产品需提前与我公司技术人员联系,以便为您定制。
