电力人，是如何彻底变电站铁磁谐振过电压频繁发生问题的？

 河南平舆110KV变电站基础薄弱，电力供应范围广，存在常年过载运行的问题，导致了铁磁谐振过电压引起的电压互感器饱和，造成其设备烧坏等事故频发，影响了大约2万余户的用电安全。故障发生后，引起国网驻马店供电公司高度重视。第一时间，指导组织应急抢修各项工作。

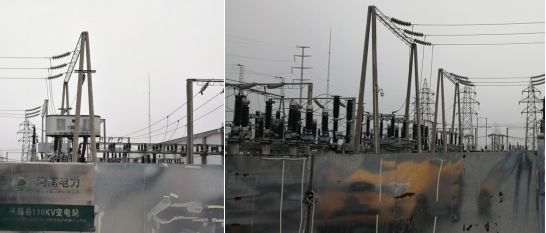

110KV平舆变电站

 2020年1月18日该变电站又出现了铁磁谐振问题。河南省电力公司国网平舆县供电公司第一时间分析故障原因，确定抢修计划，实施抢修，加班加点更换新设备，为满足驻马店市供电需求。但总在铁磁谐振过电压问题总是治标不治本，为此，该变电站检修部特邀安徽正广电铁磁谐振治理专家团队现场分析事故原因。

 1月19日安徽正广电铁磁谐振治理工程师现场检查发现, 35kVII 段母线B 相电压互感器爆炸、高压熔断器烧毁, C相电流互感器烧损。电压互感器的型号为JZWX-35, 曾进行过预防性试验, 试验未发现异常。

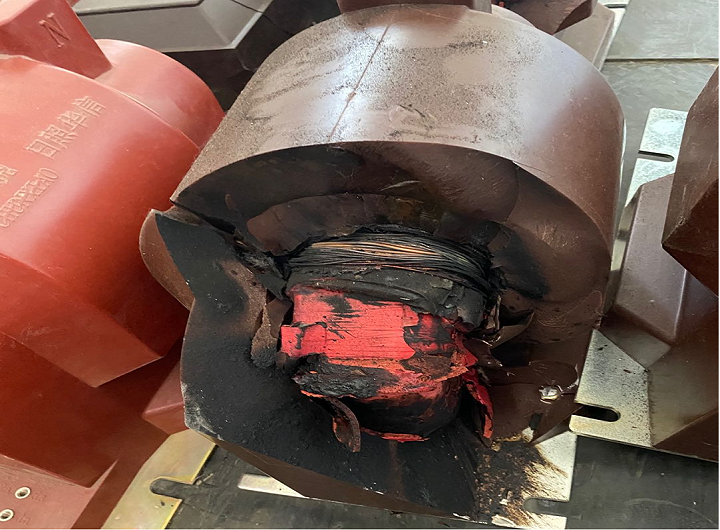

电压互感器烧毁

 从事故发生时的故障录波图得知。由于雷雨线路遭受雷击, B、C 相发生了短暂的弧光接地, A 相电压升高, 由于接地时间较短,  保护装置未动作。接地消除后, 在A、B、C 三相电压恢复的过程中, 线路的对地容抗与电压互感器励磁感抗参数达到铁磁谐振点, 导致三相电压升高至约2 倍相电压,由于无消谐装置投入,  电压互感器的励磁电流迅速增大,铁芯迅速饱和, 导致绕组严重发热、绝缘发生烧损, 一次绕组发生匝间短路, 熔断器熔断, B 相电压消失, A、C 相继续维持谐振由此判断B 相有接地。

 1月12日正广电铁磁谐振治理专业技术团队结合现场设备条件为该变电站电压互感器定制了流敏消谐治理技术解决方案。即采用了KLMP系列35KV流敏型消谐装置，解决其铁磁谐振过电压问题。

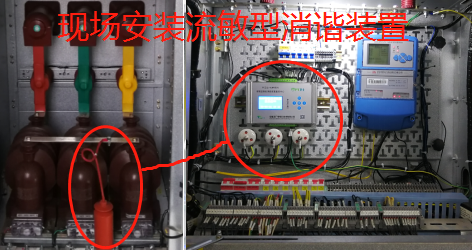

流敏型消谐装置

 在后期的工程验收中论证了流敏型消谐装置彻底解决该变电站PT烧毁等铁磁谐振事故，保证了河南平舆2万余人民的用电安全。河南电网加强对设备运行状态管控，为消除铁磁谐振潜在的安全隐患，始终把确保设备安全放在重心，每位电力人均为了守护安全用电而彻夜奋战！
