中性点不接地系统中铁磁谐振按频率可分为哪几种谐振呢?
前期,和大家一起认识了电力系统中的谐振、谐振过电压以及常见的几种谐振分类。今天,小编与大家继续了解中性点不接地系统中铁磁谐振按频率可分为哪几种谐振呢?
通常,中性点不接地系统的谐振分基波谐振、高频谐振和分频谐振三种。谐振一般由接地和激发产生,根据运行经验,当向仅带有电压互感器的空母线突然充电时易产生基波谐振;当发生单相接地时易产生分频谐振,特别是单相接地突然消失时易激发谐振。发生谐振时,相间电压不变,电压互感三角会出现谐振频率电压,中央信号会报“系统单相接地”信号,若不仔细分析其电压变化,会误认为是系统单相接地故障。
当系统发生系统单相接地故障对于没有装设消弧线圈的变电站,快速消除谐振更为重要,下面对三种谐振现象进行一一分析:
(一)基波谐振
发生基波谐振时,相对地电压有以下两种现象:
(1)一相电压下降(不为零),两相电压升高超过线电压或电压表顶表;
(2)两相电压下降(不为零),一相电压升高或电压表顶表;
其相对地电压的过电压小于或等于3倍相电压。

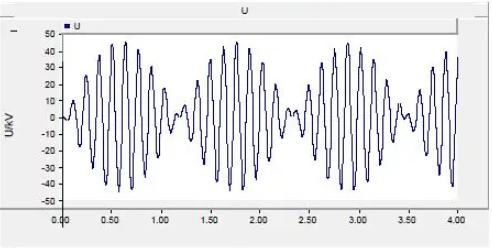

(二)分频谐振
发生分频谐振时,三相对地电压依相序次序轮流升高或同时升高,并在1.2~1.4倍相电压间做低频摆动,大约每秒一次。
(三)高频谐振
发生高频谐振时,其相对地电压的过电压小于或等于4倍相电压,三相对地电压一起升高,远远超过线电压或电压表顶表。
