铁磁谐振过电压之分频谐振过电压
10KV中性点不接地系统发生单相接地故障时,常会激发电压互感器铁芯过饱和铁磁谐振过电压,过电压频率一般为25HZ,因此也称为“分频谐振过电压”。发生分频谐振时,三相对地电压依相序次序轮流升高或同时升高,并在1.2~1.4倍相电压间做低频摆动,大约每秒一次。在分频谐振电压和工频电压的作用下,PT铁芯磁密迅速饱和,激磁电流迅速增大,将使PT绕组严重过热而损坏,甚至引起母线故障造成大面积停电。
今天,小编与大家一起了解中性点不接地系统中铁磁谐振过电压之分频谐振过电压的现象、产生的必要条件,及防治措施。

(一)分频谐振过电压的现象:
1、三相对地电压同时升高,(一般上升到1.2~1.5倍的相电压)
2、三相相电压呈不同的上下摆动。摆动的范围不大,摆动的频率肉眼能看清,估计每秒一同上下摆动。
3、线电压没有变化。
4、开口三角形出现分频电压。从表计上看与单相接地相似。
5、如不采取措施破坏谐振条件,谐振能长时间持续直到PT烧毁造成事故。
(二) 产生分频谐振过电压的必要条件 :
1、系统(电源)中性点没有接地(当然包括倒闸操作中瞬间失去中性点。
2、该系统内的电磁式的电压互感器一次线圈中性点直接接地。

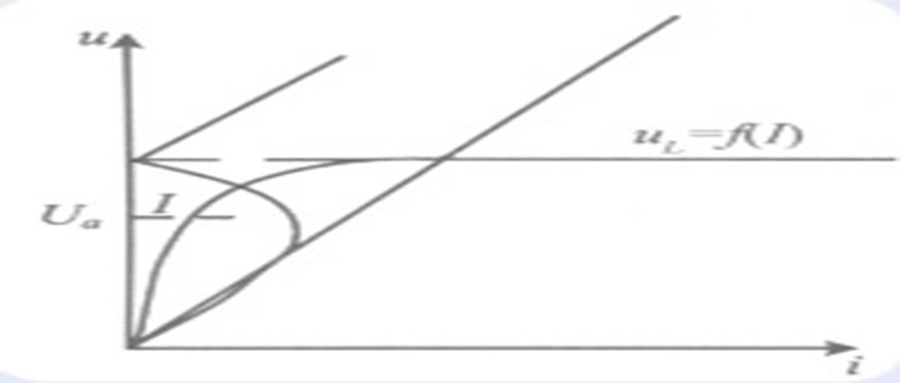

3、系统的对地容抗正好和PT的一-次激磁阻抗(带饱和特性的)相匹配达一定值( -般有Xc/XI比值来表示)可以产生谐振。
4、由于系统一点接地,接地突然消失等或因中性点位移产生系统扰动,均可起到激发的作用。
(三)分频谐振过电压的防止措施。
1、投入中性点接地或消弧线圈
2、改变系统的运行状态:这就改变系统的参数使L一C不再匹配。
3、增加谐振回路的电阻起阻尼作用消振。
分频谐振过电压的防治措施为了防止发生分频谐振过电压。要求对变电站电压互感器采用V/V接线、中性点经消弧线圈接地或小电阻接地、电压互感器二次开口三角并接消谐器来抑制分频谐振。
想要了解更多谐振过电压知识与治理方法,期待您与安徽正广电下期不见不散。
