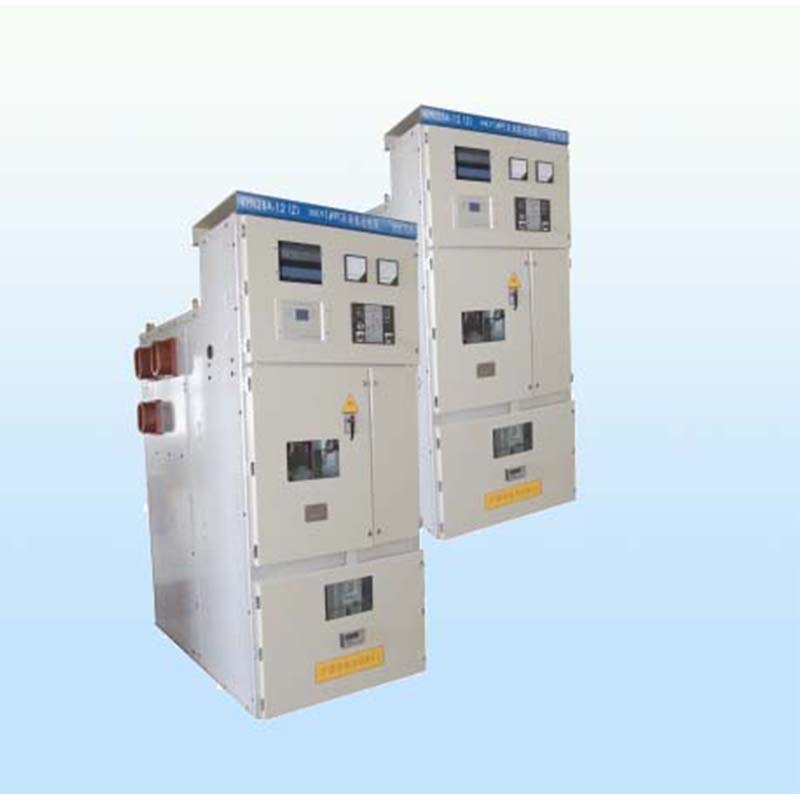

ZGDY母线低残压过电压保护装置

ZGDY-D/K



产品说明书



一、概述

在6～35kV输配电系统，过电压防护与绝缘监测一直是一个主要的课题。常规的设计中，一段母线一般会有一台PT避雷器柜，使用电磁式电压互感器（简称PT）用于计量、监测及二次保护，电站型避雷器用作母线过电压保护。随着现代电力的快速发展，这种传统的设计已表现出许多局限性，不能完全适应实际应用的需要。

现代电力工业的快速发展，给绝缘配合和过电压保护提出了新的要求。一方面环境污染日趋严重，气候条件恶化，而开关柜的设计越来越小型化，不论是线路还是开关柜内，绝缘闪络跳闸和晃电的几率越来越高，在石油、化工、冶金、钢铁等这些特种行业，这些问题尤为突出。另一方面大量固体绝缘设备和材料特别是XLPE电力电缆的广泛应用，过电压对固体绝缘形成累积性损伤，造成绝缘事故频发并极大地影响其使用寿命。这些原因使得传统设计的避雷器保护性能已不甚理想，要求避雷器能提供更好的保护效果，即降低避雷器的保护残压，以大幅降低绝缘闪络和晃电的几率，更好地保护固体绝缘设备并延长其使用寿命，提高系统运行的可靠性。

随着用户系统电容电流的迅速增加，PT故障率也呈不断增加的趋势。PT柜中，用于绝缘监测的电磁式电压互感器（PT）其一次绕组接成星形，中性点接地。当进行某些操作时（例如非同期合闸或接地故障消失后），PT的励磁阻抗与系统的对地电容形成非线性谐振回路。由于回路参数及外界激发条件的不同，可能造成高频、工频、分频谐振过电压，导致频繁的故障。单相接地故障消失时，系统电容电流需经过PT中性点释放能量导致PT熔丝和一次绕组流过很大的低频振荡电流。以上情况均可能导致PT熔丝熔断，严重时导致PT烧损，影响电网的安全运行。由于PT故障频繁发生，电力系统的运行规程对PT故障防护提出了明确要求，国网、南网及各地方、行业等又在反事故措施中要求重点防护。除了控制PT本身的制造质量，PT故障的防护措施主要是各种一次消谐和二次消谐。这些措施一般都单独使用，各有其优点和局限性，没有形成一种优势互补的综合解决方案。

针对这两大问题，ZGDY低残压母线过电压保护装置整合了我公司多项已成熟应用的原创技术，取代传统的PT避雷器柜，为系统提供更完善的母线过电压保护及PT保护。新推出的低残压技术，是金属氧化物避雷器在保护性能上的重大突破，保护残压比常规避雷器降低30%，即过电压保护效果提升了30%，对于防止柜内绝缘闪络事故发生，延长固体绝缘设备的使用寿命意义重大； PT抗谐保护技术，对PT提供更全面的综合防护方案，提高了系统的运行可靠性。

二、适用范围

ZGDY低残压母线过电压保护装置适用6～35kV输配电系统，如发电、变电和用电企业，取代传统的PT避雷器柜，为系统提供更完善的母线过电压保护及PT保护。本装置与EPO®全电压监测柜结合使用，还可实现更全面的绝缘监测。

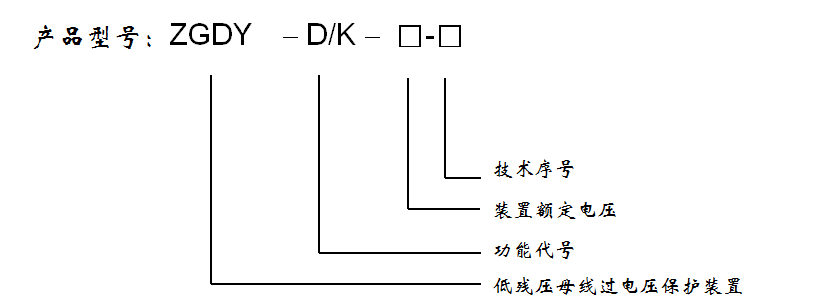

三、产品型号

额定电压(kV)：7.2. 12, 24, 40.5

额定频率(Hz)：50

功能代号：D－低残压保护；K－抗谐保护

技术序号：根据系统参数确定并备案的序列号

控制器参数：电源电压: AC/DC 220V±10%（可选用AC/DC 110V）

            通讯接口:RS485接口

四、产品功能特点

1、低残压保护技术

在金属氧化物非线性电阻片材料和其他技术突破的基础上，新开发生产的低残压母线过电压保护器，保护残压比普通避雷器降低30%以上，获得更好的保护效果。如10kV系统常规电站型避雷器雷电冲击保护水平为45kV，而低残压母线过电压保护器的保护水平为30kV。这一成果达到国际领先水平，对弱绝缘类设备、固体绝缘设备的过电压保护有着极为重要的意义。

 2、PT抗谐保护技术

新一代的抗谐保护技术，对传统的PT保护技术进行了全面优化，将一次消谐与二次消谐相互配合，形成了更完善的PT保护方案。

 五、一次系统图



七、使用条件

1、环境温度：-30℃ ~ +60℃

2、 大气压力：80 ~ 110 kPa

3、 空气相对湿度：90%（25℃）、50%（40℃）

4、 海拔高度：＜1000m，特殊情况可达4000m。

5、 安装地点应具有防御风、雨沙和防尘设施。

6、 使用地点不得有爆炸危险的介质，周围介质中不得含有腐蚀和破坏绝缘的导电介质或气体，不允许环境充满蒸气及含有较严重霉菌存在。

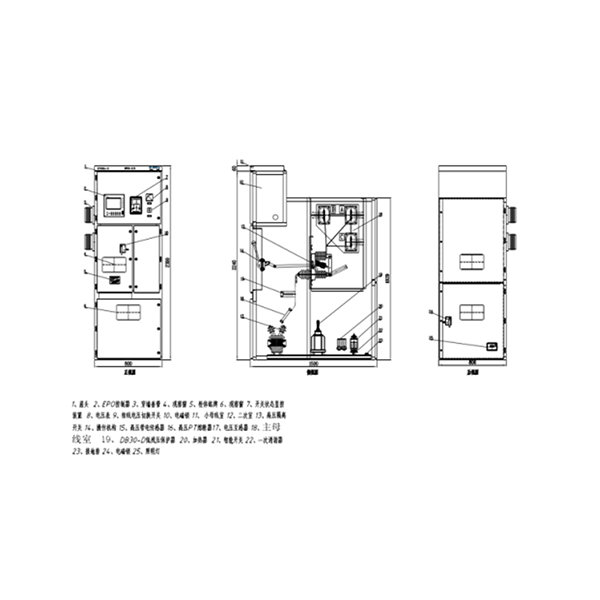

八、结构示意及安装尺寸图













九、调试、运行



本设备出厂前已完成调试，现场免调试，可以直接通电运行。



十、订货须知



1、用户订货时需提供项目的一次系统图，作为设计依据；

2、用户若有特殊要求应在订货时提出；

3、特殊使用条件及特殊电压等级产品需提前与我司技术人员联系。
