PT如何引发铁磁谐振?根源分析与抑制措施全解析

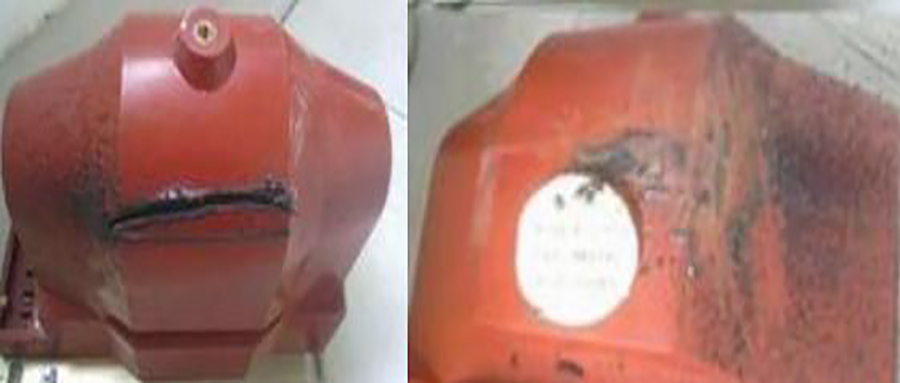

铁磁谐振是电力系统中一种常见的过电压现象,严重时甚至会烧毁PT设备。其本质是PT铁芯的非线性励磁特性与系统对地电容的匹配问题。在特定工况下(如单相接地故障恢复、合闸操作),PT铁芯可能饱和,励磁电感骤降,若与系统对地容抗形成谐振,就会引发持续的高幅值过电压。
电磁式电压互感器(PT)谐振过电压
PT的本体参数,直接决定了谐振的“触发门槛”与“严重程度”。
PT本体参数如何影响铁磁谐振?

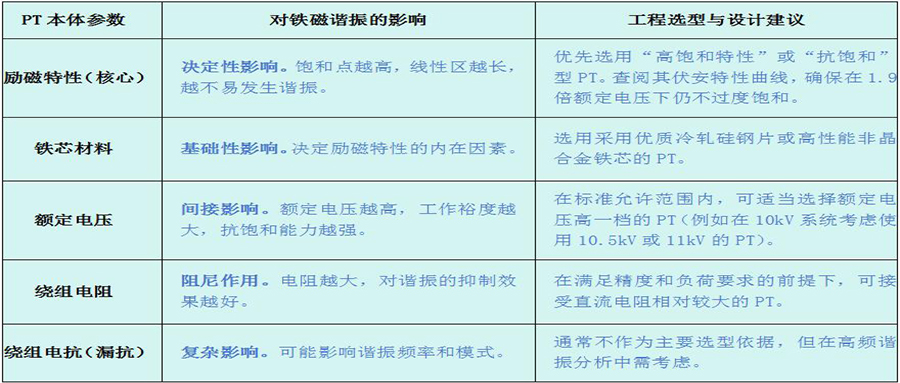

PT各本体参数对铁磁谐振的影响与工程应用总结
一、励磁特性:最核心的因素
PT的励磁特性(伏安特性)决定了其抗饱和能力:
高饱和磁通密度PT:采用优质硅钢或非晶合金材料,饱和点高,线性区宽,更难进入饱和,从根本上降低谐振风险。
低饱和磁通密度PT:易在1.3~1.5倍过电压下饱和,励磁电感急剧下降,极易激发谐振。
因此,选用励磁特性“硬”、饱和点高的PT,是抑制谐振最根本的措施。
二、额定电压与绕组电阻
额定电压:在相同系统电压下,选用额定电压更高的PT,其工作点离饱和点更远,抗饱和能力更强。
绕组电阻:电阻在谐振回路中起到阻尼作用,能消耗谐振能量。电阻稍大,有助于谐振衰减,但需兼顾测量精度。
因此,建议在满足精度前提下,可适当选用额定电压更高、绕组电阻稍大的PT。
三、铁芯材料与结构
冷轧硅钢片:性能稳定,广泛应用。
非晶合金:高磁导率,抗饱和能力更强,谐振特性更优。
铁芯结构:C型、叠片式等不同结构影响磁路特性,间接影响饱和行为。
因此,采用高性能铁芯材料是改善PT抗谐振性能的基础。
四、绕组电抗(漏抗)
漏抗会影响高频暂态过程,可能对分频谐振(如1/2、1/3分频)产生影响。但其作用复杂,通常不作为主要设计依据,需结合系统仿真分析。
系统参数同样关键
铁磁谐振是PT与系统配合的结果。即使PT性能优良,若系统对地电容过大(如长电缆、杂散电容多),仍可能引发低频大电流谐振,危及PT安全。
综上建议:
优选PT:强制要求提供伏安特性数据,优先选用高饱和、励磁特性优良的PT。
系统匹配:结合系统对地电容情况,评估谐振风险。
多重防护:可配合一次侧中性点加装流敏型消谐装置、二次侧开口三角绕组阻尼等辅助措施,构建完整防护体系,有效抑制铁磁谐振过电压发生。
遇到谐振过电压问题?欢迎联系正广电技术团队,为您提供系统解决方案!
感谢您对正广电的支持与关注!
