过电压冲击下，开关柜为何不堪一击？揭秘绝缘破坏的致命链条

 开关柜烧毁事故背后，往往隐藏着过电压冲击与设备自身隐患的共同作用。当外部过电压这个“导火索”遇到开关柜内部的绝缘薄弱点，就会引发一场不可挽回的灾难。本文将深入解析这一破坏过程的完整链条。

 一、两大过电压类型：外部侵袭与内部激发

 1. 外部过电压：雷电的致命打击

 直接雷击：雷电直接击中线路，产生极高电压电流，远超开关柜绝缘承受极限

 感应雷击：附近雷电放电在线上感应出过电压，同样具有破坏性

 雷电波侵入：远端雷击产生的雷电波沿线路传播，冲击变电站设备

 2. 内部过电压：系统自身的“压力测试”

 操作过电压：分合空载线路时的截流现象、投切电容器组的涌流、切断大电感电流等操作都会产生数倍于系统电压的过电压

 谐振过电压：系统参数匹配不当引发持续谐振，危害极大

 暂态过电压：单相接地故障导致的电压升高、甩负荷过电压等持续威胁

 二、开关柜烧毁的致命四部曲

 第一部：绝缘薄弱点——事故的温床

 绝缘老化是首要隐患。运行多年的开关柜，其绝缘材料在电、热、环境因素作用下性能下降，正常时尚可维持，一旦遭遇过电压便会首先击穿。

 绝缘缺陷同样致命。制造过程中的气泡、裂纹，安装维修留下的划伤、灰尘、潮湿，都成为放电的起始点。

 第二部：保护系统失效——防线的崩溃

 避雷器失效是最常见原因。氧化锌避雷器若受潮、老化或选型不当，无法在过电压来袭时正确动作，导致高电压直接冲击设备。

 保护继电器异常使得故障持续时间过长，错过最佳切除时机。

 第三部：绝缘间隙击穿——火花的诞生

 相间或对地距离不足，柜内进入异物（小动物、金属碎屑等），都会在过电压作用下诱发电弧放电。

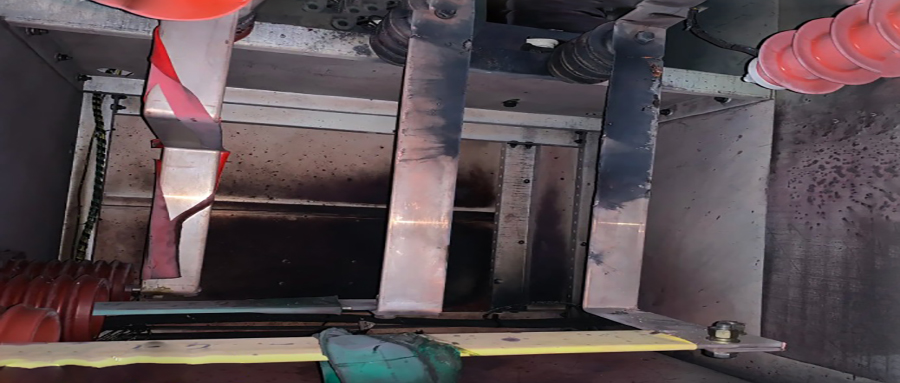

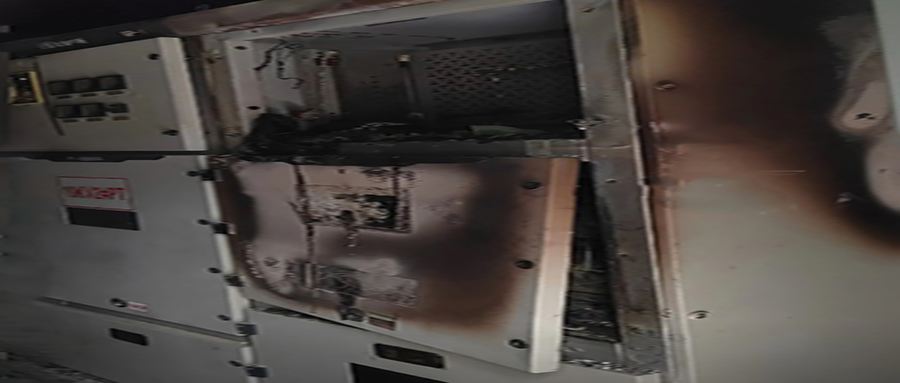

 第四部：电弧破坏——灾难的爆发

 绝缘击穿产生上万度高温电弧，直接烧熔设备，引发相间短路，产生巨大短路电流，形成“电弧-短路-更大电弧”的恶性循环，最终导致开关柜爆炸。

 三、事故方程式与预防策略

 事故根本原因=过电压（外因）+开关柜缺陷（内因）=绝缘击穿→电弧产生→短路故障→设备烧毁

 双重预防策略：

 1.限制过电压：正确配置和维护避雷器，优化系统运行方式

 2.加强设备本体：选用绝缘水平足够的开关柜，严格执行巡检和预防性试验制度

 四、专业建议：构建开关柜过电压全方位防护体系

 为全面提升开关柜抗过电压能力，保障电网持续稳定运行，建议从技术与管理两个维度系统构建防护体系：

 1.强化绝缘监测
 定期开展绝缘电阻测试与工频耐压试验，实时掌握绝缘状态，及时发现并处理绝缘劣化隐患。

 2.落实避雷器状态管理
 建立避雷器运行状态监测机制，结合定期巡检与预防性试验，确保其始终处于有效防护状态。

 3.严格管控运行环境
 加强开关柜运行环境管理，保持柜内清洁、干燥、密封良好，防范因凝露、污秽或小动物引发的绝缘故障。

 4.系统配置过电压抑制装置
 在操作过电压频发环节，推广使用合成回路断路器、合闸电阻、串联电抗器等专用抑制装置，从源头削弱过电压幅值与频率。

 5.防范谐振过电压
 通过改变系统运行方式，或在电压互感器一次侧加装流敏型消谐器，主动破坏谐振条件，避免持续过电压危害。

 6.制定专项应急预案
 结合本地实际，制定详细的过电压防护与故障应急处理预案，提升快速响应与恢复能力。

 通过构建上述“监测—抑制—管理—应急”一体化防护体系，可系统性地遏制过电压事故，为开关柜稳定运行提供坚实保障。
