抑制互感器中性点激磁电流能够解决高压保险熔断的问题
近年来,在35KV及以下中性点不接地系统中电磁式电压互感器铁芯饱和引起的铁磁谐振过电压,造成PT熔断器熔断、PT烧毁等事故愈加频繁,严重影响电力系统的安全可靠运行。那么,如何抑制互感器中性点激磁电流,从根本上解决电压互感器高压保险熔断的问题呢?我们一起了解下。
我国35千伏及以下系统变压器中性点是不接地的,当系统中没有接地变压器等人为制造的中性点接地时,电压互感器Y型连接的中性点,是系统唯一与大地连接的通道(图1:中性点经互感器接地示意图)。
图1:中性点经互感器接地示意图
由于电感元件的电流是不能突变的,当系统中出现线路间歇性单相接地状况发生或消失的瞬间、系统运行方式改变的瞬间、站内电气设备的投切的瞬间、系统负荷发生较大的波动的瞬间及负荷的不平衡变化的瞬间。系统的运行状态发生改变(由正常运行状态转变成非正常运行状态、或由非正常运行状态转变成正常运行状态)的瞬间,系统中的一部分能量会通过电压互感器Y型连接的中性点释放,瞬间释放的能量可能会使得电压互感器饱和,感抗降低,容易诱发谐振过电压及造成设备损坏。

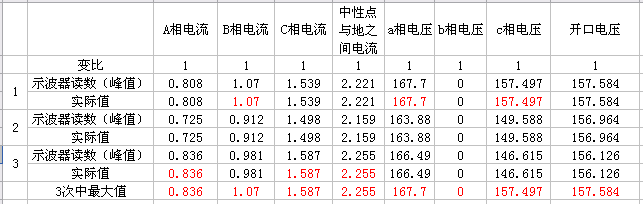

图2流经中性点电流值
从现场监测数据及试验数据得知,当系统发生单相接地时,流过中性点电流最大电流值达到2.25A(图2流经中性点电流值),超出高压熔断器额定电流数倍(互感器高压熔断器额定电流为500mA)。根据熔断器安秒特性曲线可知(图3熔断器安秒特性曲线图)熔断器数秒后必然熔断。

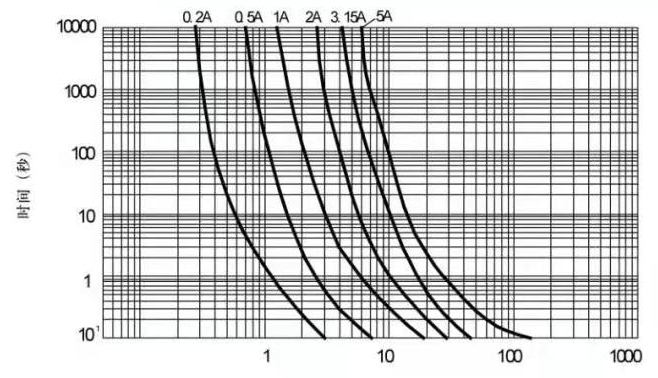

图3熔断器安秒特性曲线图
因此抑制互感器中性点电流,将各种工况引起的互感器中性点电流限制在高压保险允许范围之内,能够从根本上解决电压互感器高压保险熔断的问题。
