检测饱和电流型微机消谐装置在铁磁谐振治理工程应用前后效果对比

文章出处:责任编辑:查看手机网址
扫一扫!检测饱和电流型微机消谐装置在铁磁谐振治理工程应用前后效果对比扫一扫!
人气:-发表时间:2021-12-27 14:05【

 上篇简单介绍了检测饱和电流型微机消谐装置具有在铁磁谐振过电压治理监测三相电压、录波、故障识别等四大功能优势。今天进一步介绍检测饱和电流型微机消谐装置在新疆乌鲁木齐某变电站铁磁谐振过电压的治理效果。

 新疆乌鲁木齐某变电站10千伏出线,共有三段母线。自2017年投运以来,多次发生PT一次保险熔断或PT烧毁事故。该站的5台半绝缘电压互感器也退出运行,故障时,保护装置无法启动动作,影响了系统运行。

 消谐装置png

 未加装检测饱和电流型微机消谐装置前

 加装检测饱和电流型微机消谐装置前后变化:对于未采用消谐措施的电压互感器,在系统发生C相接地时,在C相接地故障消失后,诱发了谐振过电压(过电压达到2.7倍),在系统加装电压互感器涌流抑制装置后,当系统发生A相接地,在A相接地故障消失后,消谐装置快速抑制PT中性点电流(120mA在10毫秒内抑制到60mA,100毫秒内抑制到20mA),避免保险熔断或电压互感器烧毁事故,以及避免电压互感器饱和,诱发谐振过电压

 消谐装置png

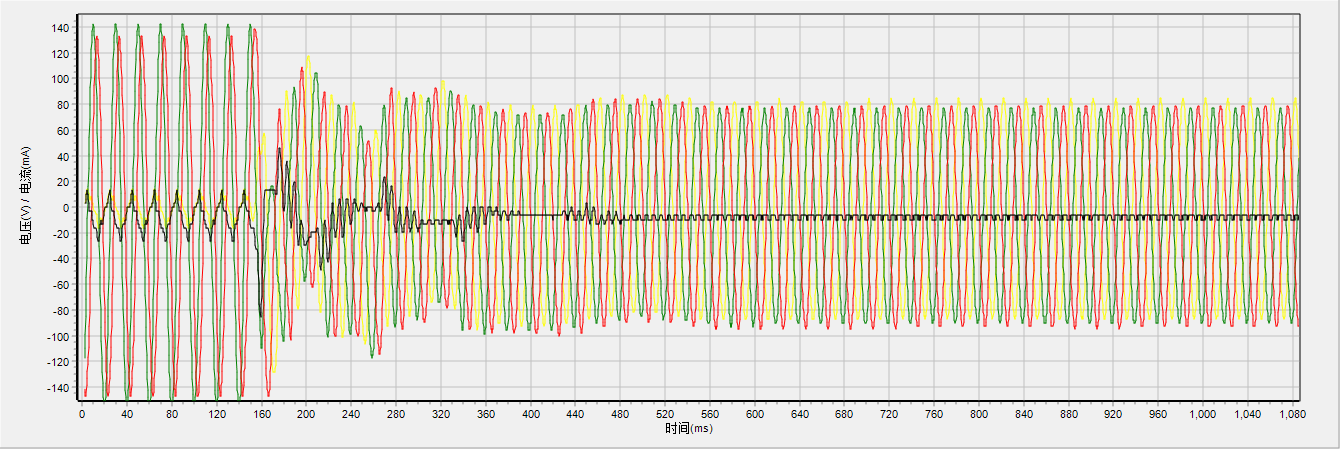

加装检测饱和电流型微机消谐装置后

 为避免再次发生类似事故发生,自2019年10月份先后对现场的5台PT柜加装检测饱和电流型微机消谐装置,系统运行状况良好,至今未出现PT一次保险熔断或PT烧毁事故。
