三相变压器励磁涌流对电力设备及系统的影响及抑制分析

 三相变压器励磁涌流具有幅值高、谐波含量大、波形间断角显著等特点，可能对电力系统及设备造成以下影响：

 一、电气设备机械与绝缘损伤

 励磁涌流幅值可达额定电流的6-8倍，瞬时电动力与电流平方成正比，易导致变压器绕组变形、绝缘老化甚至击穿。同时，邻近设备（如断路器、母线等）也可能因机械振动或过热而受损。

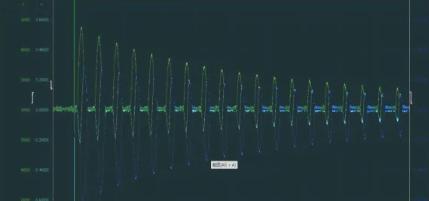

 单台箱变合闸涌流励磁电流波形

 二、继电保护装置误动作

 励磁涌流的高谐波含量（以二次、三次谐波为主）可能被差动保护误判为内部短路故障，导致变压器投运失败。此外，传统保护装置缺乏谐波辨识能力时，易触发非必要跳闸，影响系统可靠性。解决方案：采用谐波制动技术、波形对称算法或自适应保护逻辑以提高判据准确性。

 三、操作过电压风险

 励磁涌流伴随的电流突变会引发感性回路中的电压尖峰（操作过电压），可能损坏变压器套管、避雷器等设备的绝缘性能。缓解措施：安装金属氧化物避雷器（MOA）或RC阻容吸收装置，限制过电压幅值。

 四、电源质量恶化

 励磁涌流的高次谐波会注入电网，导致以下问题：

 线路损耗增加：谐波电流引起附加铜损与铁损；

 设备干扰：精密仪器、通信系统受谐波干扰，出现测量误差或通信中断；

 谐振风险：特定条件下与系统电容形成谐振，放大谐波危害。

 治理方法：加装无源滤波器（如LC滤波器）或有源电力滤波器（APF）。

 五、电压波动与闪变

 励磁涌流引起的瞬时功率变化会导致母线电压骤升或骤降，影响敏感负载（如变频器、PLC控制系统）的正常运行，甚至引发生产线停机或设备损坏。
 应对策略：采用动态电压调节器（DVR）、不间断电源（UPS）或优化变压器合闸相位（选相合闸技术）。

 抑制励磁涌流的综合措施

 预充磁技术：通过直流预磁化降低铁芯剩磁，减小合闸时的磁通突变；

 选相合闸控制：在电压相位角为零时合闸，抑制涌流幅值；

 中性点串联电阻：限制合闸瞬间的电流冲击；

 加装涌流抑制器：利用磁饱和特性吸收涌流能量。
 深入理解励磁涌流的影响机理是制定有效抑制策略的基础。通过优化设备选型、改进保护逻辑及加装辅助装置，可显著降低其对电力系统的危害。如需进一步了解治理方案或技术细节，欢迎联系专业团队获取支持。

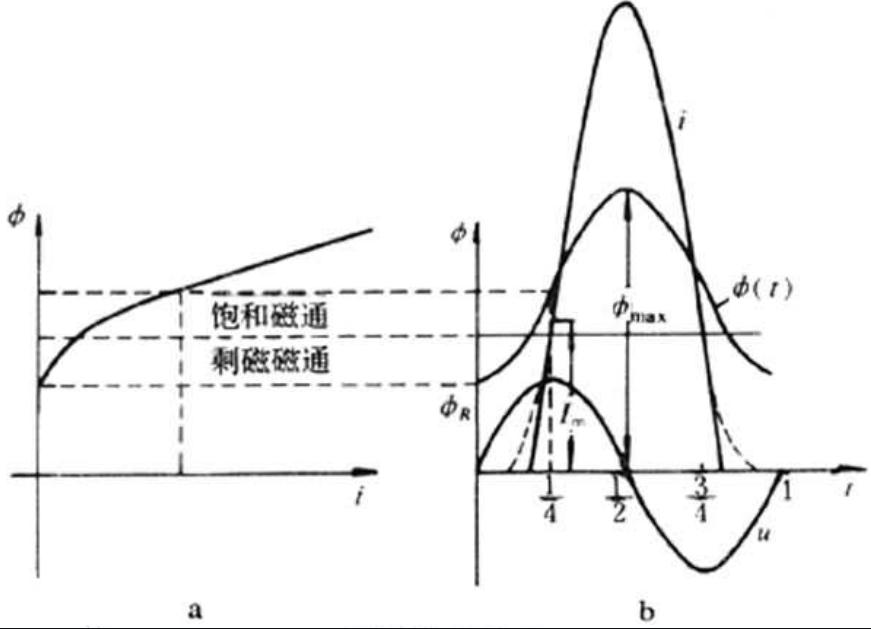

图1：励磁涌流典型波形

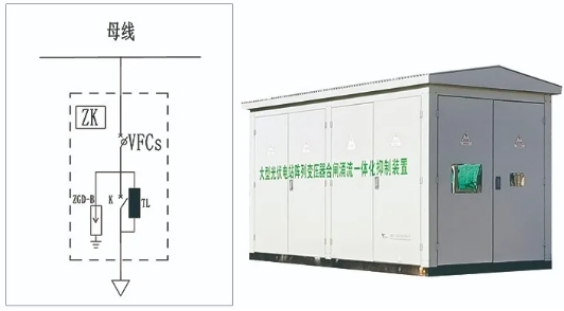

图2：精准相控 +限流技术柔性涌流抑制装置原理图

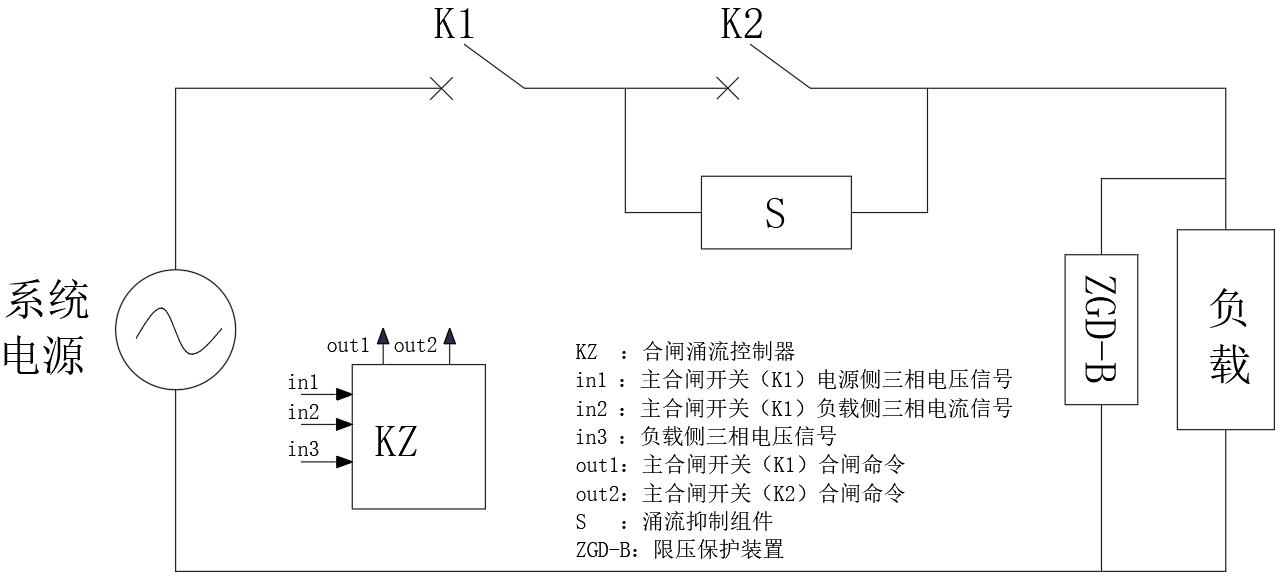

图3：变压器合闸涌流抑制装置原理图
