倒闸操作合闸后，电压异常飙升？警惕PT铁磁谐振这颗“隐形炸弹”！

 在日常电力系统运行中，你是否经历过这样的惊魂一刻？一次看似普通的倒闸操作，比如对空母线送电后，控制屏上的相电压表计突然异常摆动：两相电压飙升，一相电压降低，或者三相电压一齐异常升高。与此同时，电磁式电压互感器（PT）发出不祥的“嗡嗡”声。这绝非简单的仪表故障，而是电力系统中一颗危险的“隐形炸弹”——电磁式PT铁磁谐振过电压——被引爆的典型信号。它轻则熔断PT保险，导致保护误动；重则直接烧毁昂贵的电压互感器，引发大面积停电事故。那么，为何一次常规操作会点燃如此严重的故障？

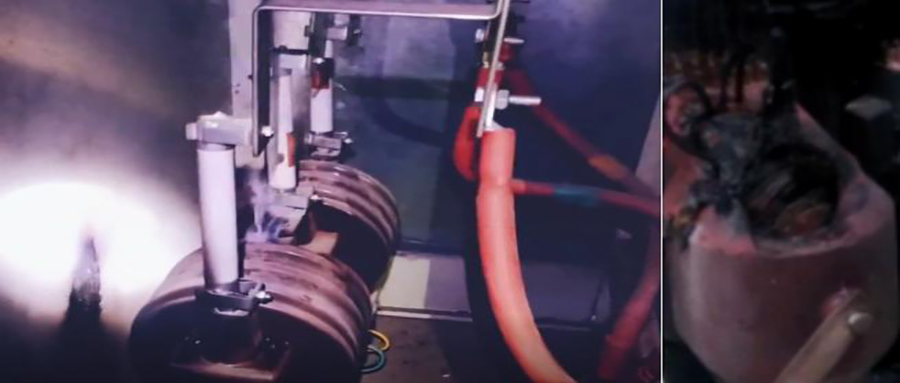

谐振事故现场

 祸起萧墙：谐振的“温床”早已埋下

 要理解这个问题，首先要认识引发谐振的两位“主角”：

 1.非线性“演员”：电磁式PT（电感L）其铁芯由磁性材料制成，励磁特性非线性。在正常电压下，PT工作在线性区，电感稳定。但当电压因冲击超过临界点，铁芯会瞬间饱和，电感量急剧下降，如同被压垮的弹簧。

 2.恒定“配角”：系统对地电容（C?）母线、线路、设备等对地存在固有电容，其容抗值基本固定。

 系统正常运行时，PT的感抗远大于容抗，回路呈感性，相安无事。但这个L-C并联回路，本质上是一个潜在的振荡电路，只差一根“导火索”。

 引爆时刻：倒闸操作如何扣动“扳机”

 倒闸操作（如合闸空母线），正是那根关键的“导火索”。过程环环相扣：

 第一步：瞬间冲击断路器合闸瞬间，电源向母线对地电容剧烈充电，易产生高频操作过电压。这个瞬时高压虽短暂，但幅值足以让PT铁芯迈过线性工作的门槛。

 第二步：铁芯饱和过电压施加于PT，导致一相或几相PT铁芯迅速饱和，电感量L暴跌。

 第三步：参数匹配，谐振建立电感暴跌后，系统感抗与容抗比值进入危险区间，满足并联谐振条件，导致回路等效阻抗变得极高。

 第四步：恶性循环，过电压自保持系统固有的微小不对称会产生微弱的中性点位移电压。这个平时可忽略的电压，在谐振高阻抗上被放大成巨大电流，进而PT两端产生持续的高幅值过电压。更关键的是，由于PT铁芯的磁滞特性，此谐振状态一旦形成，即使操作过电压已消失，也会自我维持，无法自行熄灭，直至设备损坏或人为干预。

简单来说，倒闸操作恰如在绷紧的弓弦上精准一弹，瞬间破坏PT稳定工作点，将其推入谐振陷阱并无法自拔。

 防患未然：正广电打消谐“组合拳”，精准拆弹

 面对这一顽固隐患，正广电提供“一次消谐 + 二次消谐”协同治理方案，构筑纵深防御体系：

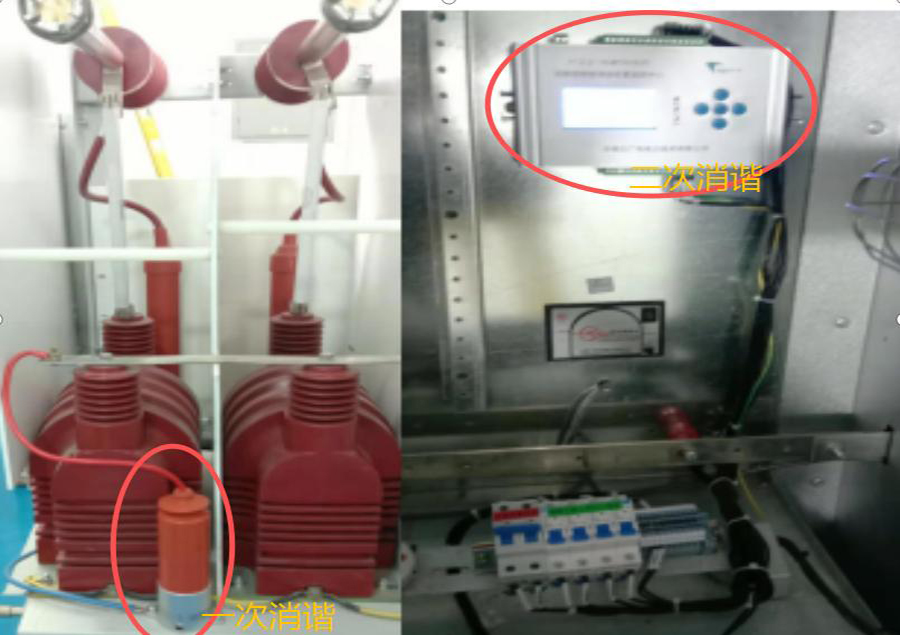

谐振治理现场

 一次消谐装置：PT中性点的“稳压卫士”

 采用高性能PTC电阻，能吸收400-800J/cm³能量。

 安装于PT一次侧中性点，有效抑制谐振电流。

 低阻设计，不影响系统测量精度。

 二次消谐装置：实时研判的“智能大脑”

 基于矩阵电阻与智能芯片，动态调节阻值。

 毫秒级响应（20-30ms），快速消除谐振。

 自适应运行状态，避免装置过载。

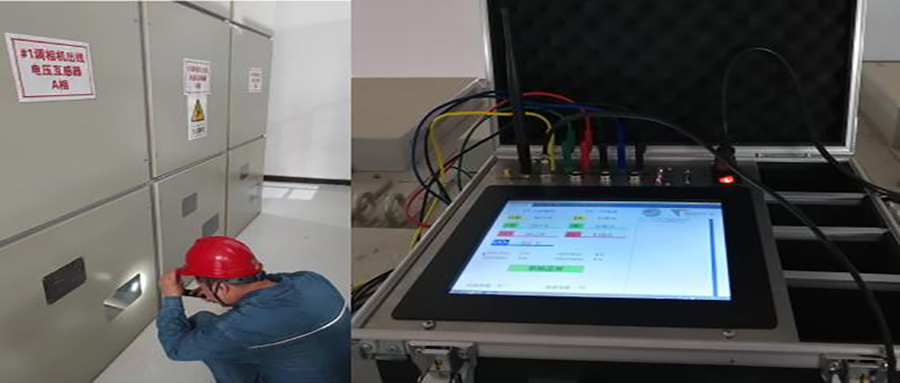

效果验证现场

 该组合方案谐振过电压治理成效良好，已在新疆、甘肃等多地电网成功应用，有效预防PT烧毁，保障系统稳定运行。

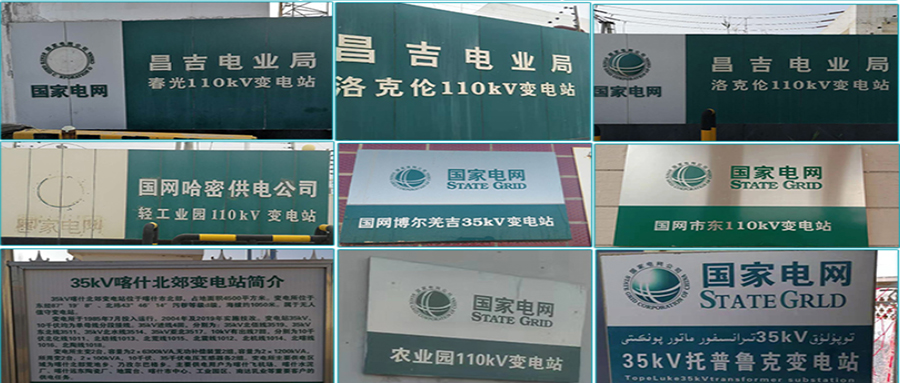

设备应用现场

 正广电，不止于设备供应，更为您提供从谐振风险诊断、方案设计到产品选型的一站式服务。若您也面临铁磁谐振过电压困扰，欢迎随时联系——我们以专业技术与可靠产品，守护电网安全稳定。
