毫秒级响应！正广电PTC主动消谐装置破解铁磁谐振难题

 随着电力系统规模不断扩大与升级，变压器铁磁谐振过电压问题日益突出，严重威胁设备安全与供电可靠性。针对这一行业痛点，正广电电力技术有限公司携手国网新疆电力公司、西安科技大学等单位，成功研制出基于正温度系数（PTC）材料的主动式铁磁谐振抑制装置(又名流敏型消谐装置)，实现了从材料创新到控制策略的全链条突破。

 该研究成果已于2021年发表于中文核心期刊《电瓷避雷器》，为治理铁磁谐振提供了坚实的理论依据和工程示范，成为行业重点关注的新一代消谐技术。

 一、背景：铁磁谐振——隐藏的电网“杀手”

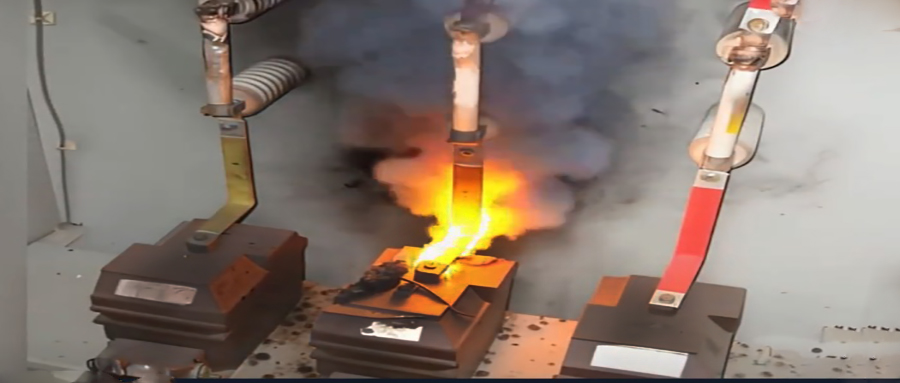

 铁磁谐振常见于配电网操作、故障恢复或负荷突变过程中，极易导致电压互感器（PT）熔丝熔断甚至爆炸。传统消谐装置受限于响应速度和容量，往往难以彻底解决问题，亟需更高效可靠的治理手段。

 二、技术创新：一次+二次协同，双路径主动消谐

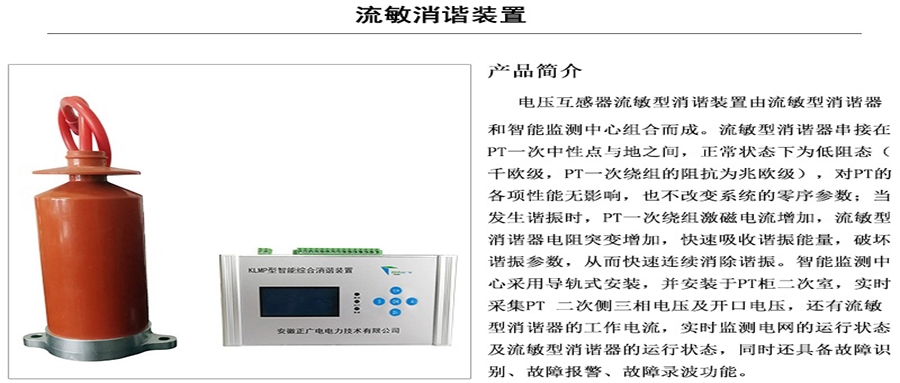

 正广电推出的主动消谐装置分别从一次侧和二次侧协同介入，提供系统化解决方案：

 一次消谐装置：

 材料升级：采用ZnO非线性电阻替代传统SiC，具备更高能量吸收能力（400–800 J/cm³）与更快的电阻响应特性；

 安装位置：常接入PT一次侧中性点，有效抑制谐振电流，防止保险熔断；

 低阻设计：小电流条件下阻值更低，不影响系统测量精度。

 二次消谐装置：

 智能控制+陶瓷电阻：以ZnO陶瓷电阻为基材，配合控制芯片实时监测开口三角电压，实现电阻动态调节；

 毫秒级响应：消谐时间可缩短至20–30毫秒，极大提升保护速度；

 自适应能力强：根据系统运行状态智能调整阻值，避免装置过载损坏。

 三、实验验证：性能卓越，获多项工程应用认可

 在10kV配电网实验平台中对比测试显示：

 一次消谐：将谐振电流限制在0.1–0.2A，远低于熔断值0.5A；

 二次消谐：在20–30毫秒内迅速消除谐振，系统恢复正常。

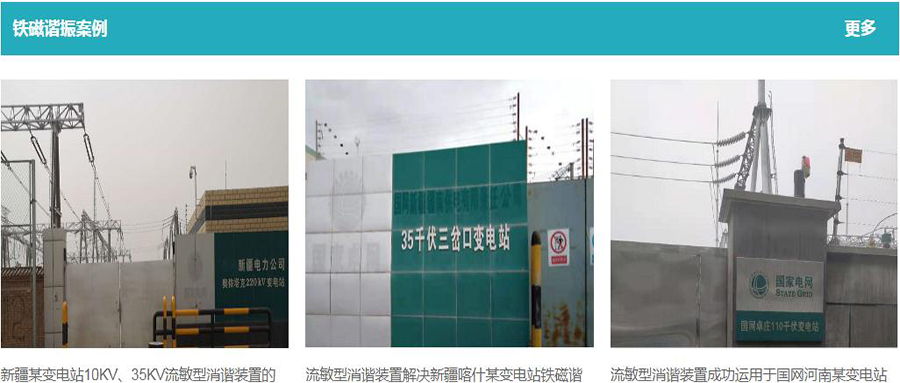

 目前该装置已在新疆、甘肃等多地配电网中投入实际运行，经历多次单相接地故障考验，未发生PT烧毁事故，运行稳定可靠。

 四、应用前景：广泛适用，助力电网智能化建设

 该装置可适配各类电磁式电压互感器，尤其适用于高电容电流、长线路、老旧变电站改造等易发谐振场景。正广电将继续深化与电网企业、高校的合作，推动该技术规模化应用，为构建更安全、智能的配电网提供关键技术支撑。

 正广电始终专注于电力安全技术与智能装备的研发与推广，致力于为用户提供更可靠、更高效的电力保护解决方案。如需了解电网铁磁谐振治理方案，欢迎留言联系我们！
