铁磁谐振过电压引起10千伏 I母电压互感器烧毁事件分析

 2015年2月13日23时00分，我方技术工程师接到国网新疆某35KV变电站检修部的通知，该变电站出现铁磁谐振过电压引起电压互感器烧毁现象，需要我方配合检修。

 2月14日，我方工程师赶到事故现场，经过和该变电站检修部人间沟通了解到故障前35kV1、2号主变运行，10kV母联联络运行，10kVⅠ母运行,II母冷备用。该变电站10kVⅠ母电压互感器异常，检修人员更换保险后送电保险再次熔断，检查发现10kVⅠ母电压互感器有烧痕并对10kVII母电压互感器进行试验、检修，更换10kVI母电压互感器。事故详情如下：

 13日13:02，35kV1#变电站10kV母线过流保护动作跳闸，重合不成功。14:32 巡线未发现异常，合上10kV母线断路器后过流保护动作,重合成功，同时10kV母线出现C相不完全接地。16:30拉开10kV母线断路器。16:58用户申请合上10kV母线断路器后再次出现10kV母线出现C相不完全接地。17:07 用户反馈10kV16号杆C相高压线断线，申请10kV母线出口停电，17:28拉开。19:36 配调发现10kV母线电压互感器B相电压为零，通知运维人员到达现场后检查电压互感器，22:05运维人员到站检查发现B相保险熔断，更换保险后试送后发现开关柜内有烟，检查发现10kVI母电压互感器烧毁退出运行，并存在裂痕烧黑现象，如下图所示。随后该电压互感器转检修更换后对电压互感器间隔进行试验，试验合格。

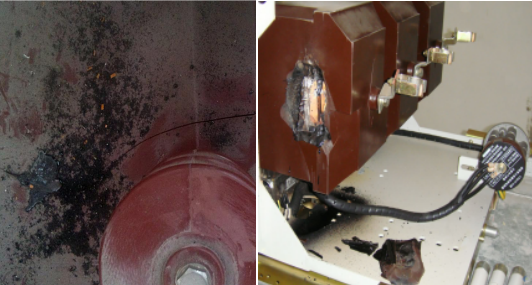

 电压互感器炸裂现场

 对事故原因进行分析，发现：

（1）10kVI母电压互感器型号为JSZW-10W3型，根据上述的情况，线路长时间接地以及接地未及时处理后再次送电造成冲击是造成此次故障的直接原因。

（2）线路接地时间大概2个小时左右，而且申请再次送电后接地再次出现后未及时拉开再次运行半个小时之久，造成了10kVI段母线电压互感器在异常电压下长时间运行，最终导致了电压互感器烧损炸裂。

 经过事故的分析，我方工程师提出为该变电站加装安徽正广电流敏消谐装置的建议，得到检修负责人的认可。随后按照工作计划，我方工程师为该变电站加装流敏消谐装置，并提供全方位的技术服务，自设备运行日起保障了该变电站从未出现电压互感器烧毁，高压保险不熔断，有效抑制了铁磁谐振过电压。
