和应涌流:一台变压器合闸,为何让邻居“无辜躺枪”?
在变电站的日常操作中,有一种风险看似隐蔽,却可能引发意外停电——它不是设备损坏,也不是人为失误,而是一种被称为“和应涌流”的电磁连锁反应。今天,我们就来揭开它的真面目:为什么一台变压器空载合闸,会“牵连”另一台正常运行的主变压器跳闸?
一、什么是“和应涌流”?
当多台变压器并联运行时,一台变压器空载合闸会产生励磁涌流。该电流通过电网传导,会在相邻运行的变压器中激发出“和应涌流”。这种电流容易误导保护装置,导致正常运行变压器被误切除。
二、事故是如何一步步发生的?

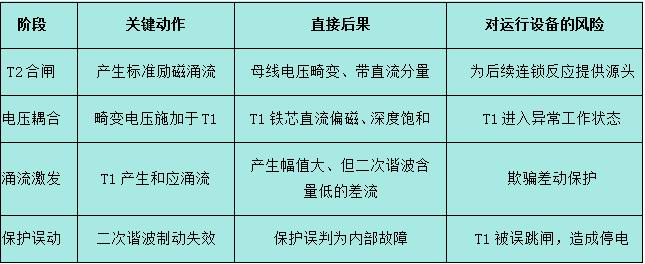

角色设定:
角色:T1(运行中),T2(准备合闸)
第一步:T2合闸,产生励磁涌流,引起电网电压畸变。
第二步:母线电压出现直流偏移与波形畸变,影响T1。
第三步:T1铁芯因直流偏磁深度饱和,产生自身的“和应涌流”。
第四步:T1保护装置检测到差流,但因和应涌流二次谐波含量低,未能制动,误判为内部故障,导致T1跳闸。

核心风险点总结
三、核心风险点
系统级电磁联锁,非单一设备问题,保护在极端工况下易被“误导”,二次谐波制动的局限性在此场景暴露。
四、日常如何防范?
电力系统在设计、运维中已积累多种应对策略:
操作优化:尽量避免在已运行变压器重载时,对相邻变压器进行空投。
技术升级:
保护算法革新:引入虚拟三次谐波制动、时差法、波形对称性识别等智能综合判据,提升识别准确性。
源头抑制:加装选相合闸装置或变压器合闸涌流一体化抑制装置,显著降低合闸涌流的幅值与直流分量。
定值管理:在特殊运行方式下,经严格计算可临时调整二次谐波制动比。谨慎操作,避免影响故障灵敏度。
和应涌流引发的主变跳闸,是典型的系统级电磁暂态连锁问题。它不仅揭示了电力系统动态过程的复杂性,也对保护装置的适应性提出了更高要求。深入理解其机理,是优化系统设计、规范操作流程、升级保护策略,最终保障电网安全稳定运行的重要基础。
