长电缆如何“放大”变压器励磁涌流？

 长电缆对励磁涌流的影响：三大变化

 长电缆的引入，会从以下三个方面显著改变励磁涌流的特性：

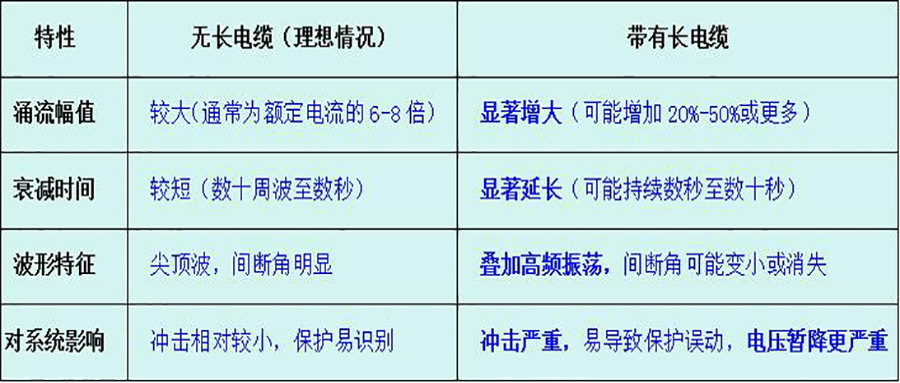

电缆长度对变压器励磁涌流的影响对比

 1、涌流幅值增大

 无电缆时：合闸瞬间，变压器铁芯易饱和，产生可达额定电流6~8倍的涌流。

 有长电缆时：电缆对地电容与变压器电感形成振荡回路，加剧铁芯饱和，涌流峰值可能再提升20%~50%甚至更高。

 2、涌流衰减变慢

 无电缆时：涌流通常在几十个周波内快速衰减。

 有长电缆时：电容与电感构成“LC振荡回路”，能量反复交换，导致涌流直流分量衰减缓慢，高幅值状态可能持续数秒至数十秒，显著延长设备承受冲击的时间。

 3、涌流波形畸变

 传统涌流：波形呈尖顶状，间断角明显。

 带电缆的涌流：波形中叠加高频振荡，间断角变小甚至消失，波形更复杂、更难识别，容易导致保护装置误判。

 带来的工程挑战

 继电保护误动风险升高：传统差动保护可能无法正确识别涌流，引发误跳闸。

 设备承受更大应力：涌流幅值大、持续时间长，对断路器、熔断器及变压器绕组构成严峻考验。

 系统电压暂降：大电流在系统阻抗上产生压降，引起母线电压跌落，影响其他敏感负荷。

 有效抑制合闸涌流的三大关键措施如下：

 1、选相合闸技术（同步开关）
 通过控制断路器在电压过零时刻闭合，从源头避免铁芯磁通发生突变，是目前抑制合闸涌流最为有效的手段之一，特别适用于含长电缆输电的系统。

 2、预充磁技术
 在合闸过程中串联限流电阻进行预充电，待系统趋于稳定后，再切换至正常运行模式，从而有效抑制合闸过程中的电流冲击。

 3、保护算法优化

 引入虚拟三次谐波制动、时差法等智能判据，增强差动保护对涌流与内部故障的辨别能力。必要时可加装变压器合闸涌流一体化抑制装置，进一步降低变压器合闸涌流带来的冲击影响。

 总的来说，长电缆因其分布电容特性，会与变压器电感相互作用，导致合闸涌流幅值更大、衰减更慢、波形更复杂，显著增加系统运行与保护难度。在城市电网、海上风电等电缆化程度高的场合，我们必须高度重视这一问题，采取必要涌流抑制措施。
