安徽正广电为110kV相思湖变电站提供铁磁谐振过电压治理方案
文章导读:配电网由于中性点不接地,电网中设备绝缘低,绝缘子闪烙、系统投切开关等时有发生,致使系统电气参数发生变化,产生激磁涌流,导致电压互感器铁芯饱和,引发铁磁谐振现象,导致电压互感器高压保险熔丝熔断事故。
国网新疆巴州电力有限责任公司110kV相思湖变电站电压互感器因铁芯饱和引发铁磁谐振,导致了改站电压互感器高压保险熔丝熔断事故。安徽正广电电力技术有限公司铁磁谐振治理专业技术团队受托为该站提供治理方案,解决谐振过电压问题导致的危害。
图1 110kV相思湖变电站
消除谐振故障的方法是破坏其谐振条件,利用电阻的阻尼作用,在PT中性点串入流敏型电阻可达到消除PT铁磁谐振的目的。中性点电阻在正常运行时阻值为零,对PT的测量精度没有影响;当谐振发生时,电阻值趋于∞,相当于PT一次侧中性点不接地,即破坏了谐振回路,安徽正广电电力技术有限公司铁磁谐振治理专业技术团队接到委托与现场运维人员沟通后出具下述治理方案:
第一步:在电压互感器中性点加装流敏型消谐器,确保在3.5倍及以上过电压工况下能够将PT激磁电流控制在200mA以内,确保PT不谐振,电压互感器及熔丝安全。

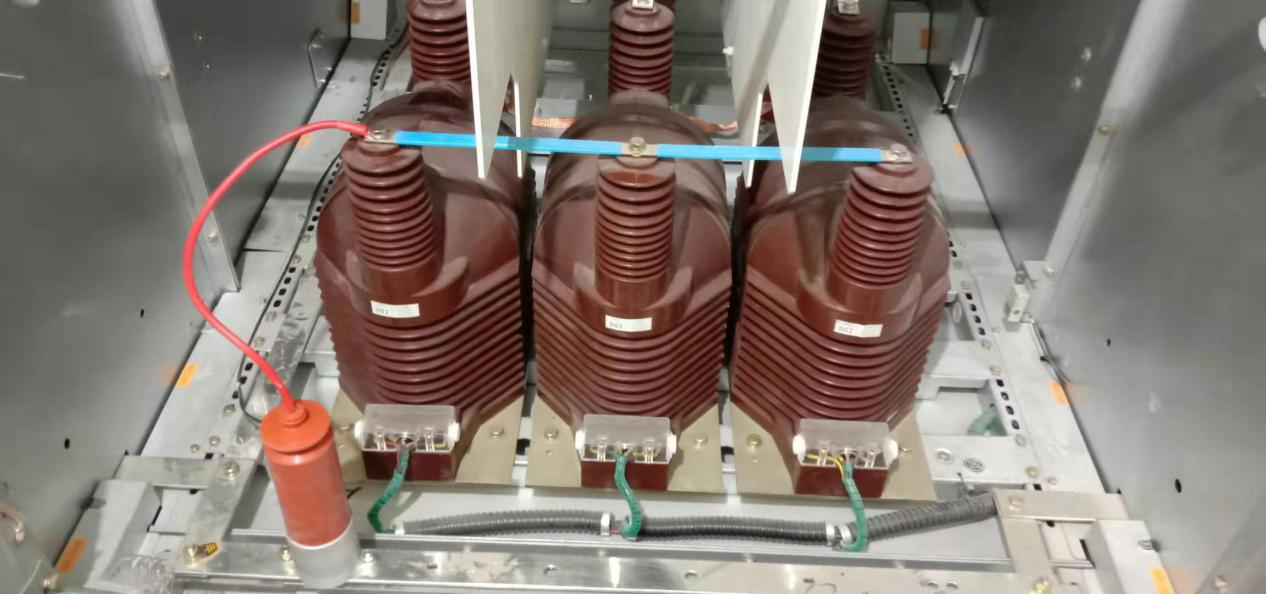

图2 电压互感器中性点加装流敏型消谐器
第二步:在柜内二次室加装监控单元,监控单元为导轨式安装,具有中性点串接流敏型消谐器运行状态监测及报警功能,具有故障录波及微机消谐装置功能,如PT断线、接地故障类型、装置失电告警、动作事件记录、通信等功能。

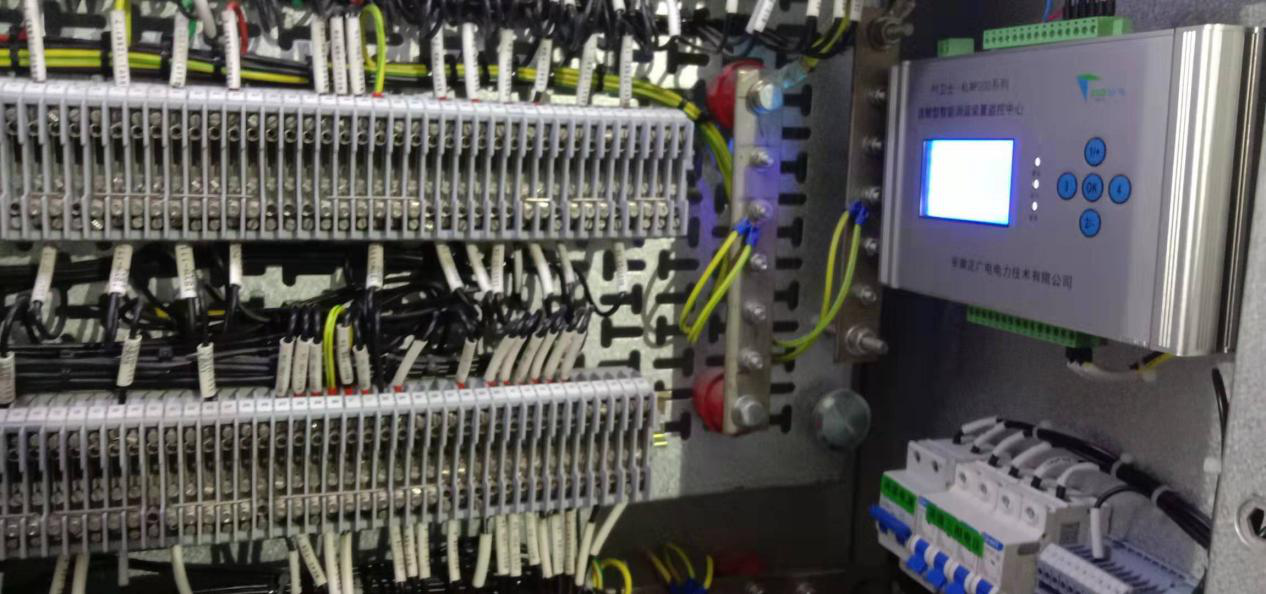

图3 柜内安装正广电流敏型消谐装置监测部分
第三步:将流敏型消谐装置状态信号接口与监控单元连接,通电调试,完成各项实验内容,解决铁磁谐振过电压问题导致的危害。
流敏消谐技术,确保电压互感器不烧毁,PT保险不熔断,让谐振成为历史!
