浅析流敏型消谐装置的仿真分析
基于电磁暂态分析程序的“3PT铁磁谐振仿真模型”。我们来分享下流敏型消谐装置的仿真分析
我们仿真的目的是:验证中性点串接流敏消谐装置对PT铁磁谐振过电压的抑制效果。
本次仿真过程是:回路中采用PT中性点经流敏消谐装置接地,正常运行时PT中性点经40kΩ电阻接地,发生铁磁谐振过电压中性点在模型中设置t=0.1s时投入阻值为4000kΩ电阻。如下3PT铁磁谐振仿真模型图所示。
3PT铁磁谐振仿真模型图

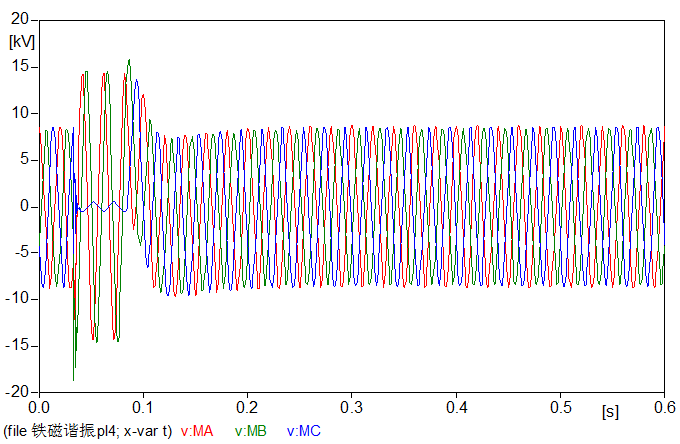

母线三相电压波形图

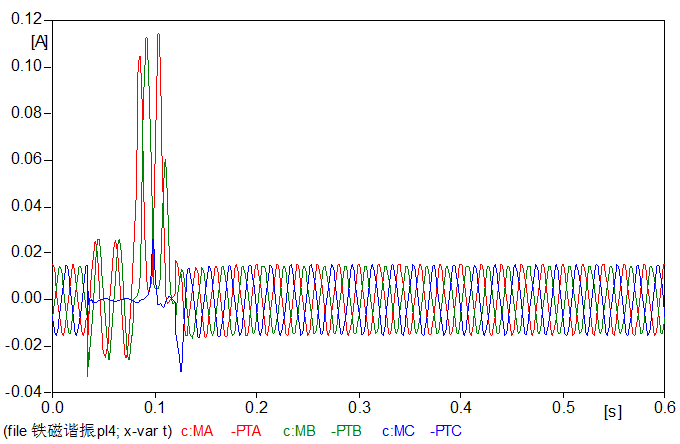

PT三相电流波形图

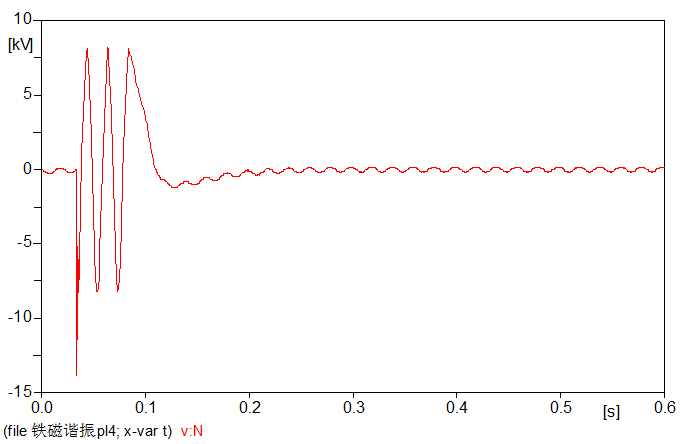

开口三角电压波形图
由以上母线三相电压波形图、PT三相电流波形图、开口三角电压波形图,我们得出结论:中性点串接的流敏型消谐装置对PT铁磁谐振过电压有良好的抑制作用,PT三相电流始终抑制在200mA以下,且消谐时间短。
