励磁涌流“现形记”：3个波形特征，一眼看穿差动保护误动元凶

电力系统中，变压器差动保护误动屡见不鲜，而励磁涌流往往是背后最大的“嫌疑人”。空载合闸或外部故障切除后，涌流幅值可骤增至额定电流数倍，极易“欺骗”保护装置，使其误判为内部故障而跳闸。

那么，如何从杂乱的录波图中快速锁定励磁涌流？
答案就藏在波形本身——它不是规整的正弦波，而是一张“畸变脸”。

以下三大典型特征，帮您练就识涌“火眼金睛”。

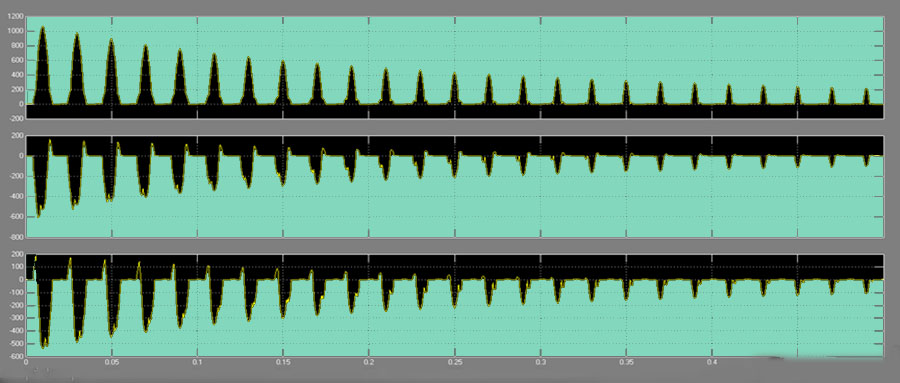

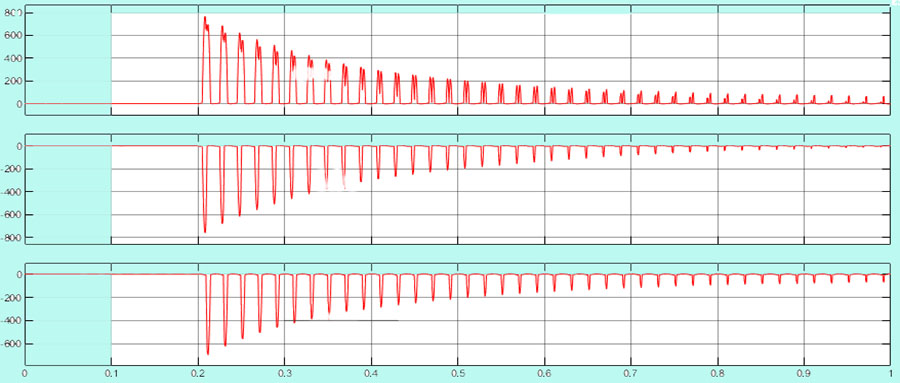

特征一：尖顶 + 凹弧 + 正负不对称

涌流波形最直观的“面相”就是不圆润、不对称：

尖顶与凹弧：铁芯瞬间饱和，电流波峰变得尖锐，且峰顶呈向内凹陷的“凹弧”，与标准正弦波的“凸弧”截然相反。

正负半周“大小年”：一个工频周期（20ms）内，正、负半周幅值和面积差异悬殊，远不如故障电流那般对称。

一眼看去，畸变+偏斜，便是涌流的“身份证”。

特征二：波形“断档”——间断角明显

涌流波形中常有一段近乎为零的空白区，仿佛被切断，对应电角度即间断角。

物理上，这是因为铁芯磁通未饱和时励磁阻抗极大，电流被“压”至近乎零值，形成这段“静默期”。
内部故障电流几乎从不出现间断角，因此这一特征堪称涌流的“独家签名”。

特征三：谐波“富矿”——二次谐波突出

从频率成分看，涌流是天然的“谐波制造机”：

二次谐波（100Hz）含量显著，是差动保护闭锁的重要依据；

常伴有衰减较慢的直流分量，使整体波形偏移零轴，畸变加剧。

而内部故障电流则基本保持工频（50Hz）正弦形态，谐波含量极低，二者频域特征泾渭分明。

保护装置如何“识别”涌流？

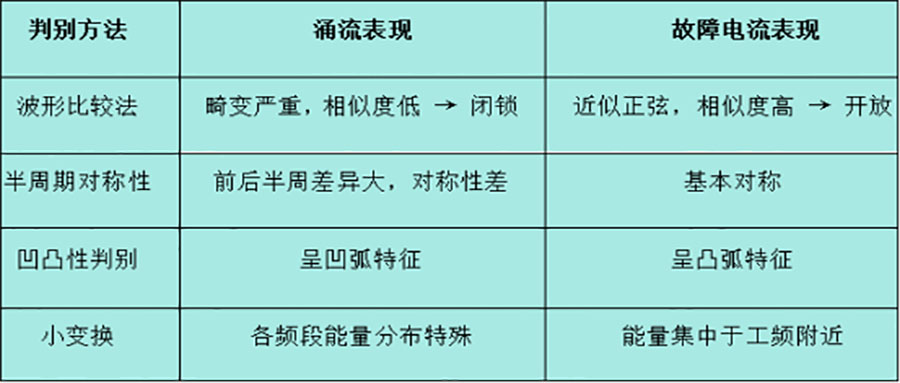

现代差动保护将上述特征转化为算法逻辑，了解这些，有助于您更准确地解读装置行为：

掌握这三条口诀，差动保护录波图在你眼里将不再晦涩难懂：

看形状：尖顶、凹弧、正负半周不对称。
找断档：波形中有明显的“间断角”。
析成分：二次谐波含量高，波形含直流分量。

牢记这三步，再看录波图，您便能快速锁定涌流特征，判断有据，心中有底。
