PT谐振过电压:倒闸操作的“暗雷”,我们如何排查与拆解?
近日,某变电站深夜操作中突发异常:“母线电压异常”告警响起,A相电压骤降,B、C相电压升高,电压互感器(PT)发出异响。经判断,此为典型的电磁式电压互感器铁磁谐振过电压。这类事故在中性点不接地系统中并不少见,严重时可导致设备绝缘损坏甚至爆炸。本文将解析其机理,并提供有效防治方案。
一、什么是铁磁谐振?为何倒闸操作易引发?
铁磁谐振发生于电感元件(如电磁式PT)与系统对地电容之间,因PT铁芯磁饱和引起电感值变化,在特定条件下形成谐振。
倒闸操作常成为诱因,主要是因为:
系统参数突变:如投切空载线路或母线,导致对地电容突然变化。
激发条件易满足:操作中的电压突变可能使PT铁芯饱和,电感下降,当与对地电容匹配时便引发谐振。
中性点不接地系统结构:该类系统常用电磁式PT监测对地电压,其非线性电感与对地电容构成谐振回路。
二、铁磁谐振过电压的危害
损坏PT:过电流导致PT发热、异响,绝缘老化,甚至烧毁爆炸。

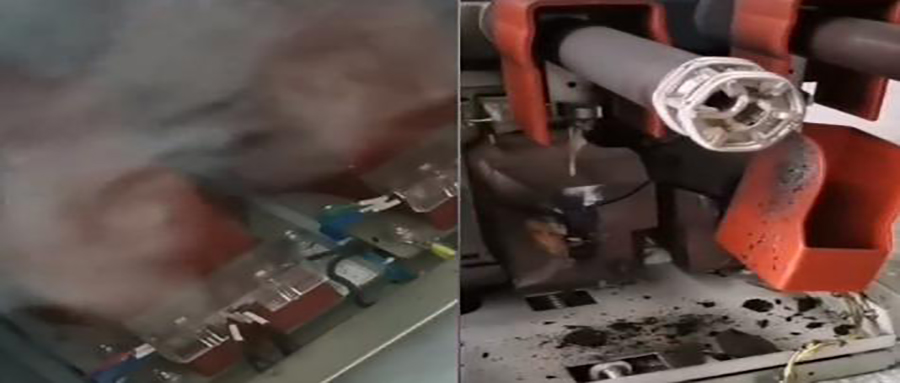

铁磁谐振过电压事故现场
威胁系统绝缘:过电压可达额定电压2–3倍,危及母线、线路等设备。
影响保护与计量:电压波形畸变可能导致保护误动、电能计量失准。
降低供电可靠性:常需紧急停机消谐,造成非计划停电。
三、关键措施:预防与抑制并举
(一)改变参数,破坏谐振条件
选用伏安特性更线性、饱和点更高的PT。
合理规划系统对地电容,避免参数匹配引发谐振。
(二)安装专用消谐装置
一次消谐器(如LXQ型):串接于PT中性点,谐振时呈高阻态,阻尼振荡。
二次消谐装置:实时监测并快速投切电阻或短接绕组,智能消谐。
流敏型消谐装置:基于正温度系数特性,正常低阻、谐振高阻,快速消谐并限流。
4PT接线:通过加装零序PT改变零序参数,防止谐振。
(三)优化操作顺序
避免用断路器对空母线充电,可先合带断口电容的线路断路器。
操作前投入部分线路或临时接入接地变压器/消弧线圈,改变系统电容。
(四)应急处置
运行中若发生谐振:
立即投入一条备用线路或站用变压器,改变系统电容参数。
若无备用线路,可尝试瞬间短时拉开谐振母线的电源进线开关(需经计算和批准),切断谐振能量来源。
报告调度,迅速调整运行方式。
电磁式PT铁磁谐振过电压是电力系统一项经典的老问题,但因其隐蔽性和危害性,始终是运维人员关注的重点。随着电网结构日益复杂,以及消弧线圈接地系统等新情况出现,谐振的机理与表现也可能发生新的变化。
站点运维人员应在理解谐振机理基础上,合理选择PT和消谐装置,保证规范倒闸操作。通过技术与管理相结合的综合防治策略,完全可以有效控制此类风险,确保电网安全稳定运行。
