告别合闸冲击!黑科技“预充磁”如何让变压器平稳“上岗”?
深夜,一座千万人口城市的主变压器即将投入电网。传统合闸瞬间,常伴随灯光闪烁、保护误动甚至局部停电的“电网惊跳”。如今,“预充磁”技术正悄然改变这一切——在断路器闭合前的毫秒之间,一场“磁通手术”已将数倍于额定电流的冲击化解于无形。
一、合闸危机:看不见的“电力猛兽”
大型变压器空载接入电网时,会爆发瞬时“励磁涌流”,峰值可达额定电流的6-8倍。这源于铁芯剩磁与合闸时机的叠加效应,易使铁芯磁通饱和,引发巨大电流冲击,威胁设备与电网安全。
二、预充磁:毫秒级“磁通预平衡术”
预充磁技术在合闸前主动介入,向铁芯注入与剩磁大小相等、方向相反的磁通。正式合闸时,两者抵消,铁芯从“零状态”平稳起步,避免饱和,实现“零冲击”投入。
系统由智能控制器、可控预充磁电源、高速开关与精密传感器协同作业,宛如一套精密作战单元。
三、五步实现“零冲击”合闸
以直流预充磁为例:
精准诊断:分析剩磁强度与方向;
智能计算:得出所需预充磁电流;
温和注入:向低压侧绕组注入直流;
同步合闸:在磁通接近零、电网电压达峰时闭合断路器;
平稳上岗:变压器无冲击投入运行。
四、技术挑战与前景
预充磁需高精度磁状态感知、毫微秒级合闸同步,并在直流与低频交流方案间权衡取舍。目前主要适用于空载合闸,带载、并列等复杂工况仍是下一步突破方向。
五、关键场景的“不二之选”
相比选相合闸、串联电阻、磁控电抗器等传统方法,预充磁主动消除剩磁、近乎零涌流、无附加损耗,效果更彻底。虽系统复杂、成本较高,但在以下高可靠性场景中不可或缺:
特高压直流输电换流变压器
大型发电厂启备变与主变
核心城市超高压枢纽变电站

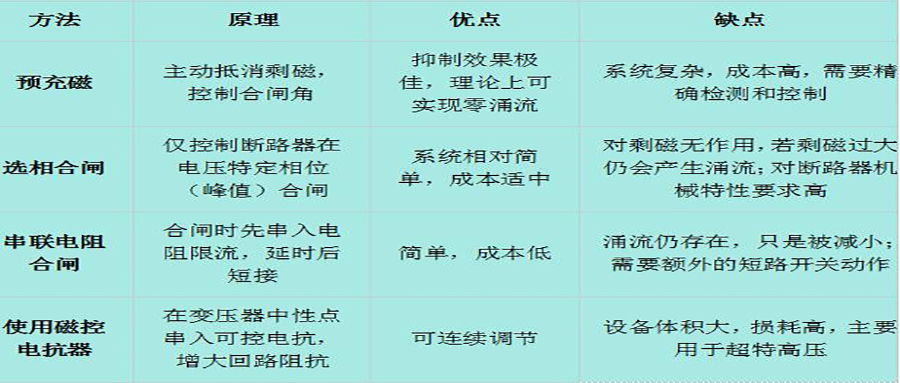

预充磁技术与其他抑制方法的比较
合闸指令下达,预充磁装置无声启动。监控屏幕上,电流曲线平滑贴合额定线。远处城市灯火通明,电网频率稳定如常。
预充磁技术,如同一位电力指挥家,在合闸前的寂静中完成调音。指挥棒落下时,电能温和而磅礴地注入现代电网,无声守护每一盏灯。
感谢关注正广电,如遇变压器合闸涌流问题?欢迎联系【正广电技术团队】,免费为您提供从分析、治理到保护的系统解决方案!
