内部过电压的种类及其预防措施
一、变压器中性点过电压
为防止变压器中性点过电压,切合110kV及以上有效接地系统中性点不接地的空载变压器时,应先将该变压器中性点临时接地。为防止系统中产生较高工频过电压的异常运行工况,110~220kV不接地变压器的中性点过电压保护应采用棒间隙保护方式。比如间隙旁并联金属氧化物避雷器,并对间隙距离及避雷器参数配合应进行校核。

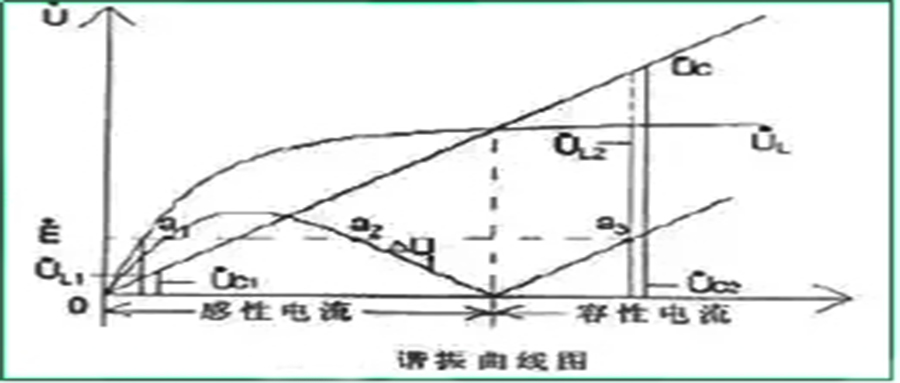

二、谐振过电压
可通过改变运行和操作方式避免形成谐振过电压条件,防止中性点非直接接地系统发生的由电磁式电压互感器饱和引起的铁磁谐振过电压,具体措施如下几点:
1、选用励磁特饱和点较高的或铁芯磁通不饱和的电压互感器。
2、在电压互感器一次绕组中性点对地间串接线性或非线性消谐电阻、加零序电压互感器或在开口三角绕组加阻尼或其它专门消谐装置。
3、10kV以下用户电压互感器一次中性点选择不接地,并加强用电监察工作。
三、弧光接地过电压
对于中性点不接地的6~35kV系统,应根据电网发展每3~5年进行一次电容电流测试。当单相接地故障电容电流超过《交流电气装置的过电压保护和绝缘配合》(DL/T 620-1997)规定时,应及时装设消弧线圈。
四、操作过电压
对于3~66kV并联电容补偿装置,为避免发生投切电容器组时出现幅值较高的操作过电压,应采用合闸过程中触头弹跳小、开断时重击穿几率低的断路器。而并联电容补偿装置应装设金属氧化物避雷器,作为过电压后备保护装置。
时间有限,想要了解更多谐振过电压知识与治理方法,期待您与小编下期不见不散。
