发生在中性点不接地系统的谐振有哪些?

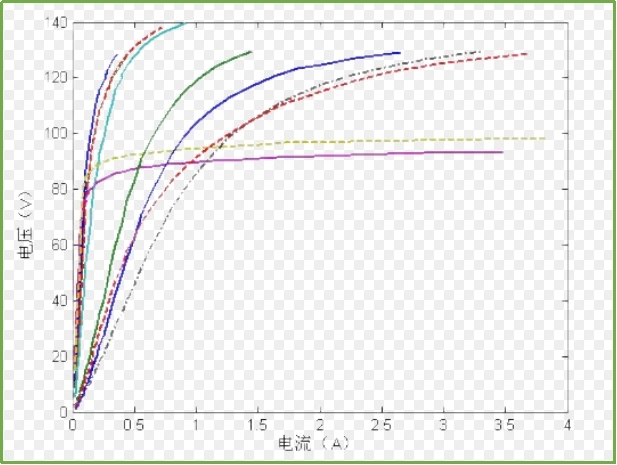

电网运行中,正常时中性点不接地系统PT铁芯饱和易引起谐振过电压;中性点不接地方式发生单相故障可引起谐振过电压;运维人员操作或事故处理方法不当与设备设计选型、参数不匹配也容易产生谐振过电压。 谐振过电压可能造成电网中的电压互感器熔丝熔断、电压互感器烧毁、电网设备绝缘损毁,甚至导致相间短路、保护装置误动作等故障。想要彻底消除谐振,接着先来了解下中性点不接地系统的谐振有哪些?
中性点不接地系统的谐振分基波谐振、高频谐振和分频谐振三种,谐振一般由接地和激发产生,根据运行经验,当向仅带有电压互感器的空母线突然充电时易产生基波谐振;当发生单相接地时易产生分频谐振,特别是单相接地突然消失(如拉路)时易激发谐振。发生谐振时,相间电压不变,电压互感三角会出现谐振频率电压,中央信号会报“系统单相接地”信号,若不仔细分析其电压变化,会误认为是系统单相接地故障,对于没有装设消弧线圈的变电站,快速消除谐振更为重要。
下面对三种谐振现象进行一一分析:
一、基波谐振
发生基波谐振时,相对地电压有以下两种现象:
(1) 一相电压下降(不为零),两相电压升高超过线电压或电压表顶表;
(2)两相电压下降(不为零),一相电压升高或电压表顶表;
其相对地电压的过电压小于或等于3倍相电压。
二、高频谐振
发生高频谐振时,其相对地电压的过电压小于或等于4倍相电压,三相对地电压一起升高,远远超过线电压或电压表顶表。
三、分频谐振,发生分频谐振时,三相对地电压依相序次序轮流升高或同时升高,并在(1.2~1.4)倍相电压间做低频摆动,大约每秒一次。
今天,了解了发生在中性点不接地系统的谐振的类型,能够帮助我们采取有效的方法消除电力系统谐振问题。时间有限,想要了解更多电力系统谐振过电压知识与治理方法,期待您与安徽正广电下期不见不散。
