35kV及以下不接地系统长时间发生铁磁谐振过电压有什么危害？

 前期，了解了谐振及谐振过电压现象。今天，接着了解35kV及以下不接地系统长时间发生铁磁谐振过电压有什么危害？

 谐振过电压中的铁磁谐振是很难预防的。铁磁谐振分为串联谐振和并联谐振，也是较常见的谐振。

 铁磁谐振是指具有铁芯的电感线圈与电容回路构成的谐振。35kV及以下系统电路中的电感带有铁芯，由于铁芯电感的感抗随电源电压的变化而变化，不是一个常数，因此称为非线性谐振。在正常运行条件下，电感、电容串联回路中感抗大于容抗，由于出现某种因素电感两端电压有所升高，使铁芯饱和，感抗减小，当感抗变得小于容抗的时候，电路相位从感性变为容性，形成相位翻转。这时回路中的电流忽然升高，电容、电感上的压降也突然升高，当电感和电容数值匹配，激发出与电感、电容谐振频率相一致的某一频率的非正常电压的铁磁谐振过电压。

 此时，由于谐振回路中铁心电感为非线性的，电感量随电流增大、铁心饱和而趋于平稳。系统中的的电压、电流幅值从正常工作状态转移到谐振状态。如电源电压暂时升高、系统受到较强烈的电流冲击等。

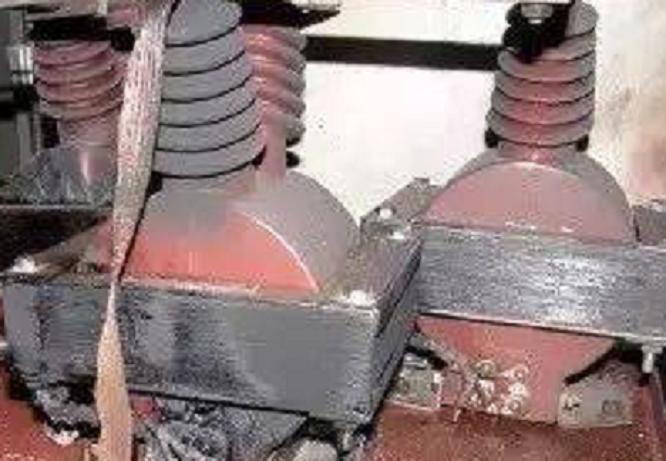

 当35kV及以下中性点不接地系统发生单相接地故障时，常会激发电压互感器铁芯过饱和铁磁谐振过电压，过电压频率一般为25HZ，就是分频谐振过电压。而这种过电压持续时间较长，而且由于频率低，使铁芯饱和更为严重，因此常会导致电压互感器过热击穿烧坏、避雷器过热爆炸。

 为了防止发生分频谐振过电压，主要措施是对用户变电站要求电压互感器采用V/V接线。35kV及以下系统采用中性点经消弧线圈接地或LXQ一次消谐器防止分频谐振。电磁式电压互感器接流敏型消谐器也能及时抑制分频谐振，迅速消除谐振，保障电力系统安全运行。

 今天，已经了解了35kV及以下不接地系统长时间发生铁磁谐振过电压的危害，能够帮助我们采取有效的方法，彻底消除电力系统谐振问题。时间有限，想要了解更多电力系统谐振过电压知识与治理方法，期待您与安徽正广电下期不见不散。
