半绝缘型电压互感器的消谐措施(上)
半绝缘电压互感器主要用于YY接法测量相电压。半绝缘电压互感器在系统单相接地时,需要承受线电压的冲击,一般运行不得超过2小时,长期运行可能造成击穿故障。半绝缘电压互感器高压N极必须直接接地运行,半绝缘电压互感器一次绕组接在相与地之间,测量相电压,一次绕组一端接高压侧,一端接地。在配电系统中变电站、开闭站、高压用户终端等需要安装电压互感器,诸多的半绝缘电压互感器的并联运行,在系统稍有不对称时,很容易激发形成高幅值的铁磁谐振过电压,并联数越多越容易发生。
半绝缘型电压互感器
当变电站电压互感器均为半绝缘型互感器,这类型电压互感器不能直接加装一次消谐器。系统中半绝缘电压互感器加装一次消谐器时,当发生单相接地故障后,电压互感器中性点电位要抬高,电阻上将有超过几千伏的高电压,有可能超过半绝缘电压互感器中性点的绝缘水平,直接对地放电,使得消谐器起不到消谐作用,如下图为:半绝缘型电压互感器加装一次消谐器对地放电示意图。

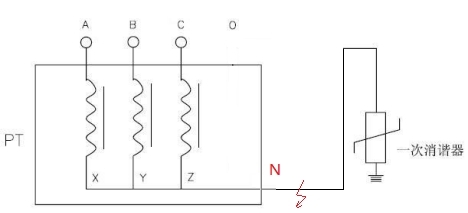

半绝缘型电压互感器加装一次消谐器对地放电示意图
