治理铁磁谐振过电压哪种方案更好呢?
国家电网及主要输配电企业市场中,电磁式电压互感器使用量高达80%以上。而在中性点不接地系统中,由电压互感器铁心饱和引起铁磁谐振过电压,是造成事故最多和最常见的一种内部过电压。
安徽正广电在电力系统铁磁谐振治理行业中深耕十余年,秉承着以铁磁谐振治理结果负责的态度,在技术研发与产品升级上,投入了大量的人力物力,成为该行业的龙头企业。十年来,在业内铁磁谐振治理核心产品流敏型消谐装置年销量达到5000余套,铁磁谐振治理服务于国家电网、中石油、中石化等电力系统大用户。
当系统发生震荡,产生激励能量时,PT一次侧中性点就成为激励能量的唯一释放点,当激励能量流过PT时,会导致电压互感器铁心饱和,在此过程中PT的电感会与线路对地电容形成谐振回路,激发铁磁谐振过电压。
发生铁磁谐振过电压时,会对电气设备和电网造成很大危害。其中对电气设备造成的危害包括:PT熔断器频繁熔断、PT烧毁、PT柜内避雷器烧损等。对电网的危害包括:会产生3—5倍相电压造成电网中绝缘薄弱的地方放电击穿;引起相位反倾,将使小容量的异步电动机发生反转等等。
目前,国内解决铁磁谐振问题的常见方法有:提高PT的抗饱和度、PT 中性点经非线性压敏电阻接地、PT剩余绕组加二次消谐电阻,均无法彻底解决铁磁谐振过电压问题。下面一起了解下这几种消除铁磁谐振过电压方法有哪些有缺点。
(1)PT 中性点经非线性压敏电阻接地:能有效抑制谐振起始发展,但系统正常运行时,非线性压敏电阻阻抗极大,达到兆欧级,影响PT的测量精度,易发生热击穿且消谐电阻的运行状态无法得知。
(2)PT剩余绕组加二次消谐电阻:在PT开口三角侧并联可控阻尼。由微机控制的消谐装置,当发生谐振时,相应地投入“消谐电阻”吸收谐振能量,消除铁磁谐振。但“消谐电阻”的大小难以控制。

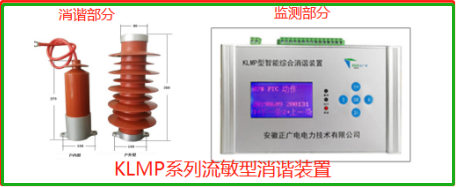

(3)PT中性点一次侧串接流敏型消谐装置。流敏型消谐装置是基于PT 中性点经非线性流敏电阻接地+二次智能消谐治理方案提出。流敏型消谐技术综合了一次消谐和二次消谐的优点。当系统产生谐振时,消除谐振,将PT激磁电流抑制在200mA以下,监测部分能够实时监控三相电压变化,达到及时报警的目的,确保电压互感器不烧毁、PT保险不熔断。
