为什么铁芯饱和会引起变压器励磁涌流产生?

文章出处:责任编辑:查看手机网址
扫一扫!为什么铁芯饱和会引起变压器励磁涌流产生?扫一扫!
人气:-发表时间:2023-02-01 09:49【

 前期,了解到励磁涌流的危害。下面,接着了变压器励磁涌流产生的原因及特点是什么?

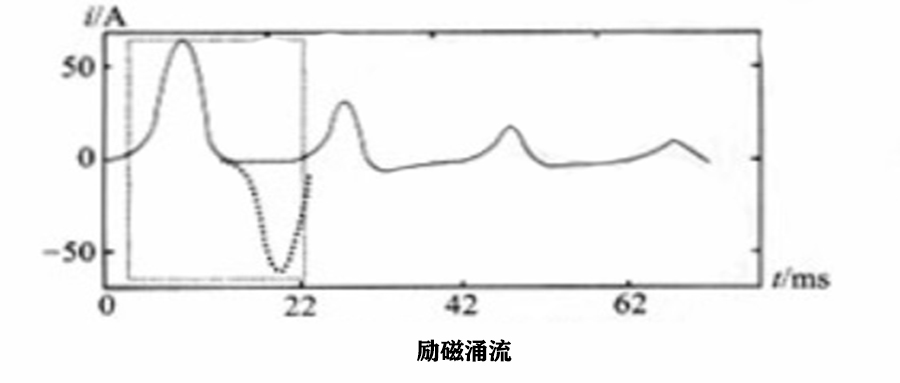

 涌流产生的原因是变压器磁化曲线的非线性。变压器涌流不仅与磁化曲线有关,而且与铁芯剩磁磁通和电压投入时的相位均有关系。剩磁的存在,使铁芯中的饱和磁通增大,导致励磁电流进一步上升。在电压投入相位为0°时,涌流值最大。由于绕组存在电阻,随着时间的推移,波形的辐值会逐渐减小。

 而变压器励磁涌流是由变压器铁芯饱和引起的。在铁芯不饱和时,铁芯磁化曲线的斜率很大,励磁电流近似为零;一旦铁芯出现饱和,磁化曲线斜率变小,电流随着磁通线性增长,最终变为励磁涌流


 计及成本和工艺,现代常用的电力变压器饱和磁通一般设为1.15~1.4,而变压器运行电压一般不应超过额定电压的10%。因此,变压器稳态正常运行时,磁通不会超过饱和磁通,铁芯也不会饱和。但在暂态过程中,如变压器空载合闸时,由于剩磁的作用,运行磁通就有可能大于饱和磁通,从而造成变压器饱和。当电压过零时刻,合闸,假若此时铁芯的剩磁,非周期磁通为经过半个周期后,磁通达到,将远大于饱和磁通,也将造成变压器严重饱和。

 时间有限,想要了解更多变压器励磁涌流知识与治方法,期待您与小编下期不见不散。
