为什么会产生变压器励磁涌流?
上期,了解了什么是电力变压器励磁涌流,本期接着为什么会产生变压器励磁涌流?
变压器是交流输电系统中用于电压变换的重要电气设备之一。变压器不仅能够起安全隔离作用,还可以对电压进行变换,让高压被降低,或者是低压被提高,满足人们的不同用电要求。
依据变压器电磁感应原理:变压器的稳态空载电流仅占额定电流的2~10%,但当变压器空载接通电源的瞬间,则可能出现很大的冲击电流。该电流称为励磁涌流,可能达到变压器额定电流的5~倍。

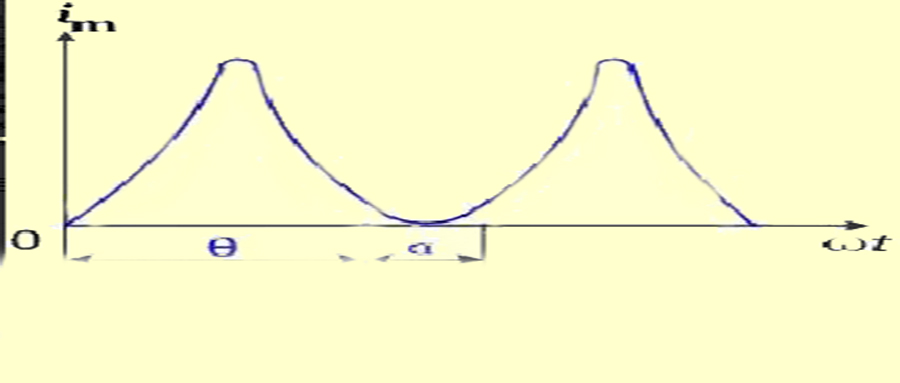

变压器励磁涌流波形图
实际上,变压器励磁涌流是由变压器铁芯饱和引起的。在铁芯不饱和时,励磁电流近似为零。一旦铁芯出现饱和,电流随着磁通线性增长,最终演变为励磁涌流。
计及成本和工艺,现代常用的电力变压器饱和磁通一般设为1.15~1.4最为合理,变压器运行电压一般不应超过额定电压的10%。变压器稳态正常运行时,磁通不会超过饱和磁通,铁芯不饱和。但在暂态过程中,如变压器空载合闸时,由于剩磁的作用,运行磁通就有可能大于饱和磁通,从而造成变压器饱和。如果电压过零时刻,合闸,假若此时铁芯的剩磁,非周期磁通为经过半个周期后,磁通达到,将远大于饱和磁通,造成变压器严重饱和。
时间有限,想要了解更多变压器励磁涌流知识与治理方法,期待您与小编下期不见不散。
