铁磁谐振产生的条件及常见的消谐措施

 前期，了解了常见的几种谐振类型。本期，一起来了解铁磁谐振产生的条件及谐振针对性解决措施。

 首先，一起来以下几种铁磁谐振产生的条件：

 一、中性点非有效接地系统；

 二、非线性电感元件和电容元件组成的振荡回路；

 三、系统空载时；

 四、有激发作用，即系统有某种电压、电流的冲击扰动，如跳合闸、瞬间短路等。

 为了消除PT的铁磁谐振过电压，主要从改变电感电容参数和消耗谐振能量两方面来考虑。一般，采用一次消谐和二次消谐来消除铁磁谐振。

 一次消谐是高容量非线性电阻，安装在电压互感器一次绕组中性点，正常运行时阻值很大，单相接地或其他原因中性点电位升高，则电阻值下降，减小中性点偏移度，快速抑制过电压，避免谐振。但系统消谐过程中若有高幅值达数安培的工频半波涌流通过PT，可能导致PT高压熔丝熔断。

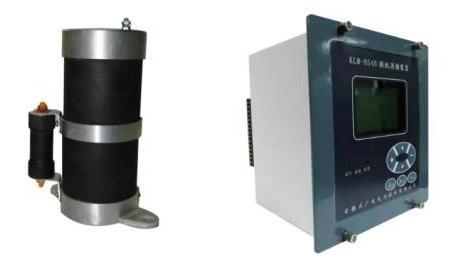

一次消谐和二次消谐产品图

 二次消谐是在电压互感器的二次开口三角绕组装设的微机消谐装置，能够对PT 开口三角电压进行实时循环检测。正常工作情况下，该电压较小，装置内的大功率消谐元件处于阻断状态，对系统无任何影响。当系统故障发生，该装置开始对开口三角电压进行数据采集。系统若发生铁磁谐振时，瞬时启动消谐元件，将PT开口三角绕组瞬间短接，产生强大阻尼，从而消除铁磁谐振。

 想要更多的了解有关消谐器及铁磁谐振过电压治理方法方面的内容，请继续关注本网站，也可拨打400-187-5606进行咨询，欢迎您的来电！
