配电网中常见的电压互感器有哪些呢
配电网中电压互感器的是用来隔离高电压,并把高电压变为低电压,供继电保护、自动装置(保护)和测量仪表(计量)获取一次侧电压信号的设备。按工作原理,电压互感器可分为以下两种:
1、电磁式电压互感器(PT)
电磁型,原理和电力变压器相似(电磁感应),适用于6kV~110kV系统。按绝缘方式还分为油浸式(多为户外型)和干式(环氧树脂浇注式)。
2、电容式电压互感器(CVT)
电容分压型,由电容分压器、补偿电抗器、中间变压器、阻尼器等组成,适用于110kV~500kV系统,35kV系统有少量的应用。
根据国家标准GB1207-2006《电磁式电压互感器》中定义了“不接地电压互感器”(全绝缘)及“接地电压互感器”(半绝缘)。半绝缘电压互感器一次绕组接地端(N端)设计时,靠近二次绕组,其一次绕组与二次绕组及地间的主绝缘承受的电压很低,GB1207-2006中规定6/10kV电压互感器工频耐受电压仅为3kV,35kV电压互感器,其工频耐受电压为5kV 。

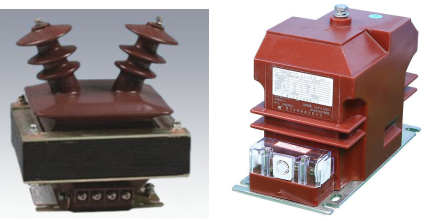

全绝缘电压互感器(左)及半绝缘电压互感器(右)
由于电磁式电压互感器存在铁芯,在励磁特性曲线中,当施加的励磁电流I增加,而激励出电压值增加幅度较小或不变,出现拐点。 即随着励磁电流的增加,激励出的电压变化很小或不变(电感下降),称为PT的饱和特性。根据国网公司十八项反措(修订版)有关规定,:1、对于新投的电压互感器,交接时必须测量励磁特性,饱和度不小于1.9倍;2、对于已投运的电压互感器,饱和度≤1.5倍,应争取进行更换处理;对饱和度≤1.9倍的,可通过安装相应消谐装置来减少或抑制谐振过电压。

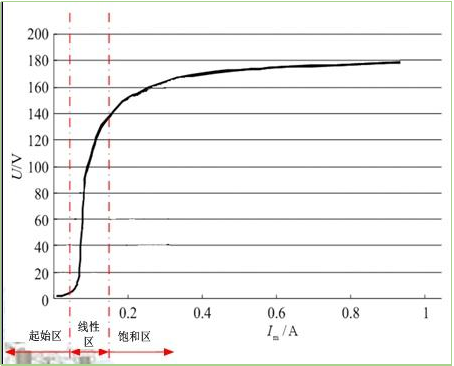

电磁式互感器的饱和特性

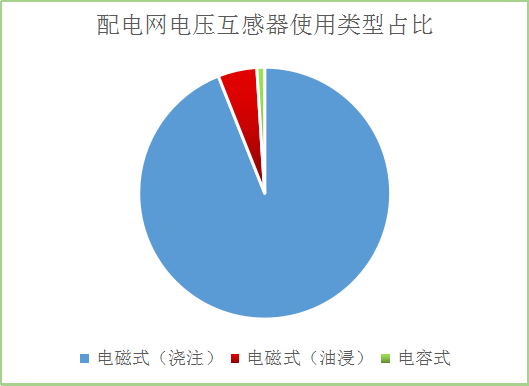

据统计,近年来电磁式电压互感器市场使用量在国家电网主要输配企业中高达80%以上。由于电力系统的扩容和升级,导致在35KV及以下中性点不接地系统中PT铁芯饱和引起的变电站铁磁谐振过电压造成PT熔断器熔断、PT烧毁、影响电力系统的安全可靠运行等事故愈加频繁,为此针对不同类型的电磁式电压互感器我们要尽快制定有效的谐振治理方案。
