电网中接地过电压的危害有哪些呢?
前期,我们了解了电力系统发生谐振过电压给系统带来的影响与危害。今天,接着来了解电网中接地过电压有哪些危害?
长期以来,我国6~35KV的电网大多采用中性点不接地的运行方式。此类运行方式的电网在发生单相接地时,故障相对地电压降为零,非故障相的对地电压将升高到线电压(UL),但系统的线电压维持不变。因此国家标准规定这类电网在发生单相接地故障后允许短时间(2小时)带故障运行,所以大大提高了该类电网的供电的可靠性。
而现有的运行规程规定:“中性点非有效接地系统发生单相接地故障后,允许运行两小时”,但规程未对“单相接地故障”的概念加以明确界定。如果单相接地故障为金属性接地,则故障相的电压降为零,其余两健全相对地电压升高至线电压,这类电网的电气设备在正常情况下都应能承受这种过电压而不损坏。但是,如果单相接地故障为弧光接地,则会在系统中产生最高值达3.5倍相电压的过电压,这样高的过电压如果数小时作用于电网,势必会造成电气设备内绝缘的积累性损伤,如果在健全相的绝缘薄弱环节造成绝缘对地击穿,将会引发成相间短路的重大事故。
中性点不接地的高压电网中,单相接地电容电流的危害主要体现在以下四个方面:
1、弧光接地过电压的危害:当电容电流一旦过大,接地点电弧不能自行熄灭。当出现间歇性电弧接地时,产生弧光接地过电压,这种过电压可达相电压的3~5倍或更高,它遍布于整个电网中,并且持续时间长,可达几个小时,它不仅击穿电网中的绝缘薄弱环节,而且对整个电网绝缘都有很大的危害。

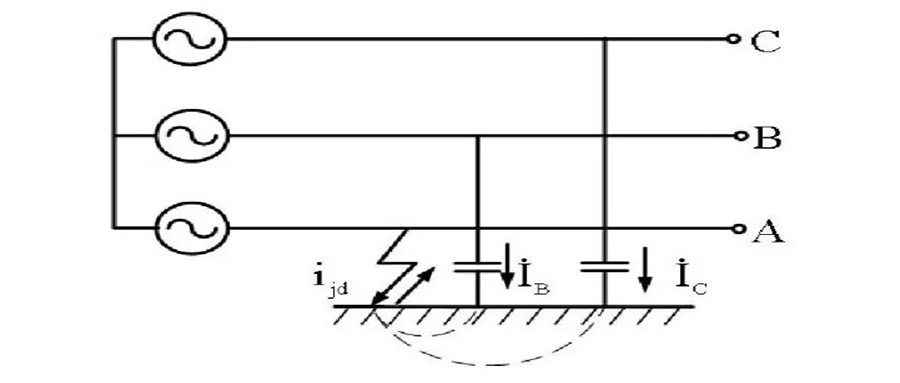

中性点不接地系统中发生的弧光接地过电压
2、造成接地点热破坏及接地网电压升高:单相接地电容电流过大,使接地点热效应增大,对电缆等设备造成热破坏,该电流流入大地后由于接地电阻的原因,使整个接地网电压升高,危害人身安全。
3、交流杂散电流危害:电容电流流入大地后,在大地中形成杂散电流,该电流可能产生火花,引燃瓦斯爆炸等,可能造成雷管先期放炮,并且腐蚀水管、气管等。
4、接地电弧引起瓦斯煤尘爆炸
今天,已经了解了消弧和消谐工作原理的区别,能够帮助我们采取有效的方法,彻底消除电力系统谐振问题。时间有限,想要了解更多电力系统谐振过电压知识与治理方法,期待您与安徽正广电下期不见不散。
