电力系统中的谐振及其危害有哪些呢?
电力系统中常发生不同频率的谐振。根据电力系统中导线对地分布电容的容抗Xco和电压互感器并联运行的综合电感的感抗值Xm,通常可分为以下三种谐振:
基频谐振:系统两相对地电压升高,一相对地电压降低,但不为零。中性点对地电压(可由互感器辅助绕组测得电压)略高于相电压,类似单相接地;或者是两相对地电压降低,一相对地电压升高,中性点有电压。前者更为常见。
分频谐振:三相电压同时升高,中性点有电压,这时电压互感器一次电流可达正常额定电流的30~50倍甚至更高。中性点电压频率大多为1/3工频或1/2工频。因为频差,三相电压表出现低频摆动。
高频谐振:往往三相电压同时升高,中性点有较高电压,频率主要是三次谐波。分次谐波谐振时过电压并不高,但电压互感器电流极大,易使PT因过热而爆炸;基波谐振时电流并不大,而过电压较高;高次谐波谐振时,一般电流不大,过电压很高,经常使设备绝缘损坏。
不同频率的谐振往往会导致如下不同程度的危害现象
分频谐振现象:
(1)过电压倍数较低,一般不超过2.5倍的相电压。
(2)三具相电压表的指示数同时升高,而且有周期性的摆动;线电压表的指示数基本不变。
高频谐振现象:
(1)过电压倍数较高。
(2)三具相电压表的指示数同时升高,而且要比分频谐振时高得多,线电压的指示数和分频谐振时相同。
(3)谐振时过电流较小。
基频谐振现象:
(1)三具相电压表中二相指示数升高、一相降低,线电压基本不变。
(2)谐振时,过电流很大,电压互感器有响声。
(3)过电压倍数一般不超过3.2倍的相电压。
(4)基频谐振和系统单相接地时的现象相似(假接地现象)

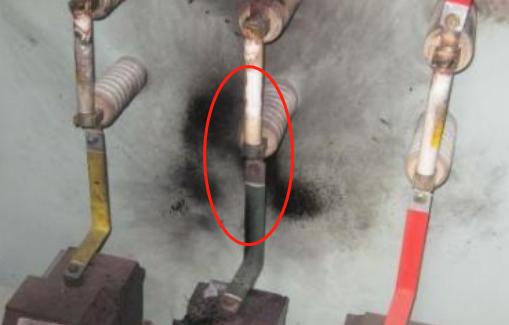

(5)往往导致设备绝缘击穿、避雷器损坏、互感器熔丝熔断等。
想要更多的了解有关消谐器及谐振方面的内容,请继续关注本网站。
