特高压直流接地极邻近新能源厂站变压器直流偏磁的影响分析

随着特高压直流(UHVDC)输电工程的大规模建设和新能源厂站的快速发展，两者地理位置的交叉日益增多。当特高压直流输电系统采用单极大地回路运行方式时，其强大的入地电流会在接地极周围区域引发显著的地电位抬升。若新能源厂站（尤其是其升压站）邻近此类接地极，该抬升的地电位会通过厂站接地网作用到变压器中性点上，导致变压器中性点电位相对于局部地电位发生偏移，从而在变压器铁芯中产生直流偏磁电流。这种直流偏磁现象对变压器的安全稳定运行构成严重威胁，亟需深入分析并采取有效抑制措施。

直流偏磁现象的影响机制

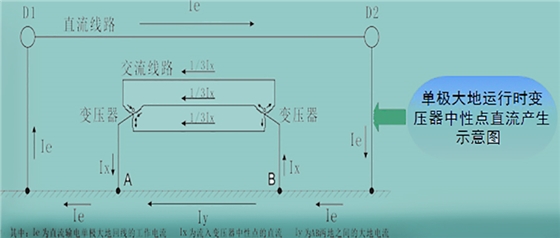

UHVDC系统接地极附近的大地电位显著高于远方大地电位。新能源厂站接地网处于该电位梯度场内，其电位亦随之升高。当变压器中性点通过厂站接地网或直接接地时，中性点电位被强制拉高至接近厂站地电位水平。而变压器绕组（特别是高压绕组）的交流电压参考点（如线路或母线）通常连接至远方电网（电位接近零），这就导致在变压器绕组上施加了一个等效的直流电压分量。该直流分量驱动直流电流流过变压器绕组，使铁芯工作点偏离设计原点（磁化曲线的零点），进入饱和区，从而引发一系列负面效应。

主要影响因素

变压器直流偏磁的程度受多种复杂因素的综合影响，主要包括：

UHVDC系统运行参数：直流输电电流的大小是直接影响地电位抬升幅度和偏磁电流强度的核心因素。

接地极特性：接地极的位置（与新能源厂站的距离）、设计结构（形状、尺寸、埋深）、注入电流的分布直接影响周边地电场的形态和强度。

大地电性结构：大地电阻率及其在水平和垂直方向上的分布差异，决定了地电流的扩散路径和地电位抬升的范围与梯度。

新能源厂站及变压器特性：

厂站接地系统：接地网的拓扑结构、接地电阻大小影响厂站地电位水平和中性点偏移量。

变压器连接方式：中性点接地方式（直接接地、经小电阻/电抗接地、不接地）决定了直流电流的流通路径。
