流敏消谐装置有妙用!彻底消除安徽电网谐振过电压

2021年09月16日09:06

针对安徽六安地区电网因谐振过电压常出现PT烧毁、高压保险熔断等现象,多次采用碳化硅消谐措施后,依然存在PT烧毁现象。为此该变电站检修负责人邀请安徽正广电协助解决其谐振过电压问题。

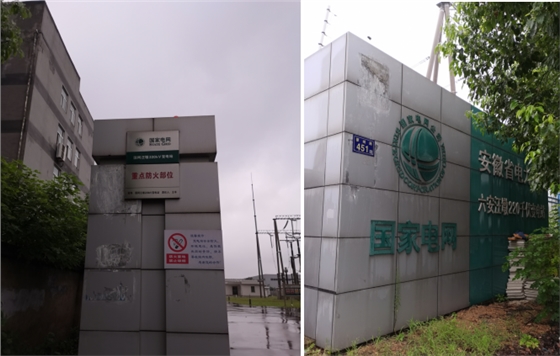

8月12日安徽正广电工程师到达六安汪墩变电站,通过现场勘查与该变电站负责人沟通后了解到,变电站是由于频繁出现的间歇性单相弧光接地过电压,没有得到有效的抑制,最终导致了PT烧毁、保险熔断等恶性事故的发生。


前期治理安装的碳化硅消谐器虽然对谐振过电压有抑制作用,但是对于间歇性单相弧光接地引起的谐振过电压,因碳化硅消谐器串联在回路中,当不平衡电压超过碳化硅限压值时,超出限压值部分的电压由电压互感器承担,若电压互感器承担的电压过高,仍会引起电压互感器或者PT高压熔断器损毁事件的发生。

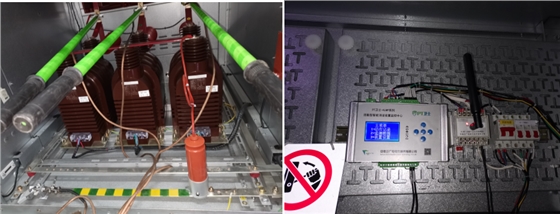

根据该站的实际情况结合以往的消谐经验,正广电给出了一次消谐与二次消谐相结合的谐振解决方案,得到变电站负责人高度认可。将碳化硅消谐器更换成自家研制的适用于不同互感器类型的流敏消谐装置


因流敏型消谐装置在六安汪墩220KV变电站运行良好,有效的抑制了该站的谐振过电压,后期流敏消谐装置被批量采购,解决了安徽部分电网PT烧毁、保险熔断的难题,取得了一定的经济效益和社会效益,提高了供电可靠性,实现了保障安徽人民安全用电的目标。
