一起来了解,流敏型消谐装置的工作原理?
电压互感器流敏型消谐装置,适用全绝缘电磁式电压互感器,由监控中心和流敏型消谐器构成,将流敏型消谐器与监控中心二者优势相互结合,进行优势互补。

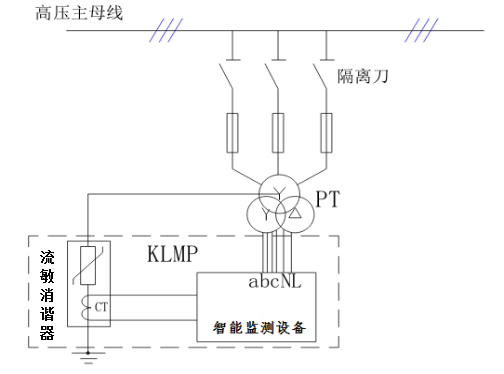

电压互感器流敏型消谐装置由流敏型消谐器和监控中心组合而成。流敏型消谐器串接在PT一次中性点与地之间,正常状态下为低阻态(千欧级,PT一次绕组的阻抗为兆欧级),对PT的各项性能无影响,也不改变系统的零序参数;当发生谐振时,PT一次绕组激磁电流增加,流敏型消谐器电阻突变增加,快速吸收谐振能量,破坏谐振参数,从而快速连续消除谐振。
流敏型消谐装置监控中心采用导轨式安装,并安装于PT柜二次室,实时采集PT 二次侧三相电压及开口电压,还有流敏型消谐器的工作电流,实时监测电网的运行状态及流敏型消谐器的运行状态,同时还具备故障识别、故障报警、故障录波功能。
想要更多的了解有关消谐器及谐振方面的内容,请继续关注本网站,欢迎您的来电!
