碳化硅消谐能否用于治理电压互感器铁磁谐振?
目前电压互感器铁磁谐振治理多选用SIC材料制成的碳化硅消谐器,该类型消谐器安装在6~35kV电压互感器一次绕组Y接线中性点与地之间,是一种非线性电阻消谐阻尼器件。
SIC一次消谐器采用电气性能优异、超细颗粒的SiC(碳化硅)为基材,经大吨位的压机压制成高密度的长方形或圆饼状的坯体,在还原气氛下,经上千度的高温烧结而成。SIC一次消谐器能够限制一次绕组激磁涌流,避免互感器铁芯饱和,从而有效地防止或消除谐振。当系统发生谐振时,过电压幅值较低时压敏电阻呈高阻态,在谐振起始阶段有效;但是,在系统故障时,呈低阻态,流过电流增大,易发生热击穿,且系统正常运行时,压敏电阻阻抗极大,达到兆欧级,影响PT的测量精度;此外消谐电阻的运行状态无法得知。

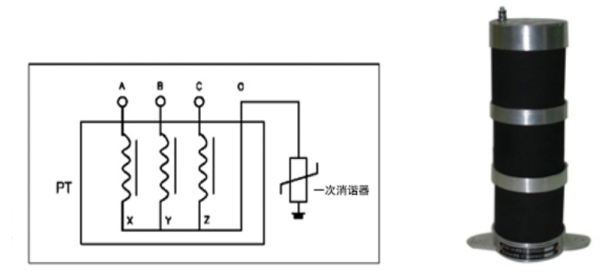

图1 接线原理图+碳化硅消谐器图
此外,还有一种采用PTC材料制成的消谐器,该消谐器也是安装在6~35kV电压互感器一次绕组Y接线中性点与地之间。PTC材料是一类具有正温度系数的热敏电阻材料,在一定的转变温度(居里温度点)(电流激增)下发生相变,电阻率迅速增加(增大3-7个数量级),形成PTC的自动控制功能。反之,当PTC材料从高温的环境降至常温时(电流降低),其阻值也会随之下降到低阻状态。在正常运行情况下,流敏型消谐装置为低阻态,不影响系统参数;当系统产生谐振时,装置突变为高阻态,消耗谐振能量,改变谐振参数,将PT激磁电流抑制在200mA以下,确保电压互感器不烧毁、高压保险不熔断。

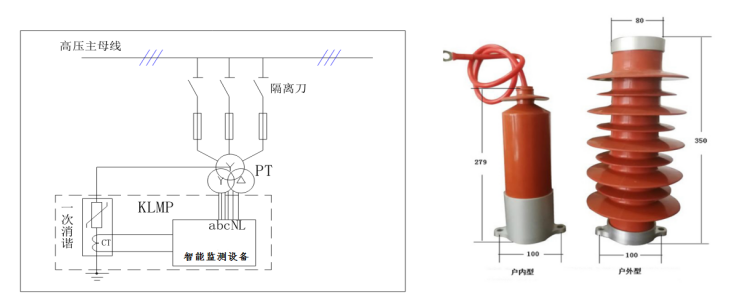

图2 KLMP系列流敏型智能消谐装置接线原理图+流敏型消谐器图
国网新疆电力公司某变电站10kV电压互感器柜安装碳化硅消谐器,在运行过程种多次出现电压互感器烧毁,高压熔断器熔断及消谐器本体烧毁事件,严重影响了供电可靠性。该供电公司技术负责人经对不同类型消谐器进行分析比较后,认为采用PTC材料的消谐器抑制谐振效果好。最终选用安徽正广电电力技术有限公司生产的KLMP系列流敏型消谐器,该站10kV电压互感器柜自从安装流敏型消谐器后未出现电压互感器烧毁及高压熔断器熔断情况。

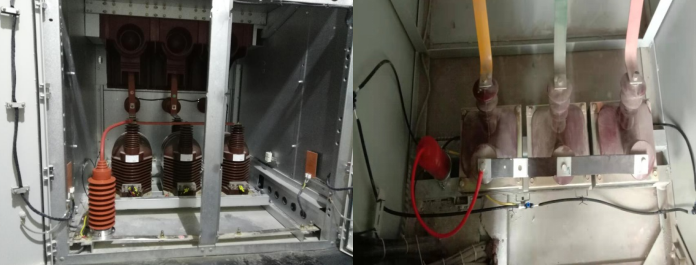

图3 流敏型消谐器现场安装图
