铁磁谐振治理后，怎么验收和验证效果？需要做哪些技术测试？

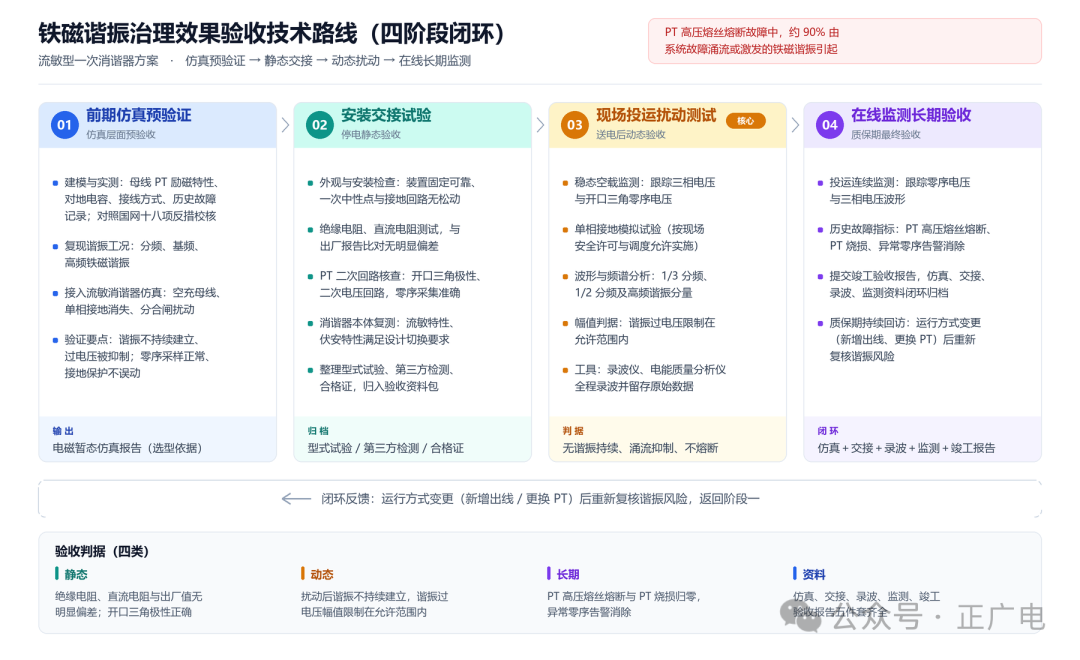

铁磁谐振治理不是装完消谐装置就结束了，验收环节才是检验治理是否真正有效的关键。在配电网中，电磁式电压互感器因铁芯饱和特性，一旦系统发生单相接地、负荷突变或设备投切，极易激发谐振过电压，导致PT高压熔丝熔断甚至互感器烧损。数据显示，PT保险熔断故障中，约90%由系统故障产生的涌流或激发的铁磁谐振引起。因此，治理的验收必须整体分为前期仿真预验证→ 安装交接试验 → 现场投运扰动测试 → 在线监测长期验收四个阶段，配套出具完整验收资料，核心围绕流敏型一次消谐器方案，兼顾静态电气验收与动态谐振抑制效果验证。

一、在消谐设备进场前，先完成系统建模，相当于仿真层面预验收：

1. 收集母线 PT 励磁特性、系统对地电容、PT 接线方式、历史故障（PT 保险熔断、零序电压异常）记录。

2. 搭建系统电磁暂态仿真模型，复现原有谐振工况（分频、基频、高频铁磁谐振）。

3. 在模型中接入流敏消谐器，模拟空充母线、单相接地再消失、分合闸扰动，验证：谐振无法持续建立，过电压被抑制；不影响绝缘监视、开口三角零序电压采样，接地保护不误动。

4. 输出仿真报：作为验收依据之一。

关键点：会实测PT励磁饱和度，对照国网十八项反措，判断PT本身饱和特性，作为选型依据。

二、安装完成后：停电交接试验（静态验收）

设备安装到位、未送电前做电气交接试验，核查安装质量与本体参数：

1. 外观与安装检查：消谐器固定可靠、接线正确，一次中性点接线、接地回路无松动。

2. 绝缘与电阻测试：消谐器、PT 绝缘电阻、直流电阻测试，和出厂报告比对无明显偏差。

3. PT二次回路核查：核对开口三角极性、二次电压回路，保证零序电压采集准确。

4. 消谐器本体参数复测：流敏特性、伏安特性复核，确认电流变化时阻值切换特性满足设计要求。

5. 整理出厂型式试验报告、第三方检测报告、合格证，归入验收资料包。

三、送电阶段：现场动态效果验证送电后，使用录波仪、电能质量分析仪开展扰动试验，验证真实工况下消谐能力（在客户调度允许、安全前提下实施）

1. 稳态空载监测：母线正常空载运行，持续采集三相电压、开口三角零序电压。

2. 单相接地模拟试验（按现场安全许可）：接地信号正常告警，故障消失后系统无谐振，PT 涌流被抑制，不会出现保险熔断。

3. 波形与频谱分析：录波数据看有无谐振特征频率（1/3 分频、1/2 分频、高频分量），谐振过电压幅值控制在允许范围。

四、长期在线跟踪验收（投运后质保验收）

短期录波只能验证短时扰动，正广电会做一段时间的持续观测，作为最终竣工验收：

1. 投运连续监测：跟踪零序电压、电压波形。

2. 跟踪历史故障指标：原有的PT高压保险频繁熔断、PT 烧毁、莫名零序告警等现象彻底消除。

3. 资料闭环：提交仿真报告、交接试验记录、现场录波波形、监测数据、竣工验收报告。

4. 质保期持续回访，若出现运行方式变更（新增出线、更换PT），可重新复核谐振风险。

正广电在铁磁谐振抑制领域积累了丰富经验，与多地国网电力公司、电科院开展项目合作。笔者认为，铁磁谐振治理验收不能只看装置是否动作，更要看系统在扰动后的恢复能力。
