从设计源头规避铁磁谐振:新建工程该选什么型号的PT和消谐装置
铁磁谐振多是设计阶段留下的“先天病”,投运后再改,代价远高于选型时多做一步。

一、PT选型看三点
1.铁芯结构优先三相五柱式(如JSJW-10一类)。零序磁通经边柱闭合,零序阻抗小、不易饱和;三柱式无此通路,属谐振高发结构,不建议再用。
2.单相式必须带剩余电压绕组。用JDZJ、JDZX、JDJJ2等三只组合时,确认开口三角绕组真实存在且容量留足,后期加装消谐装置靠它取信号。

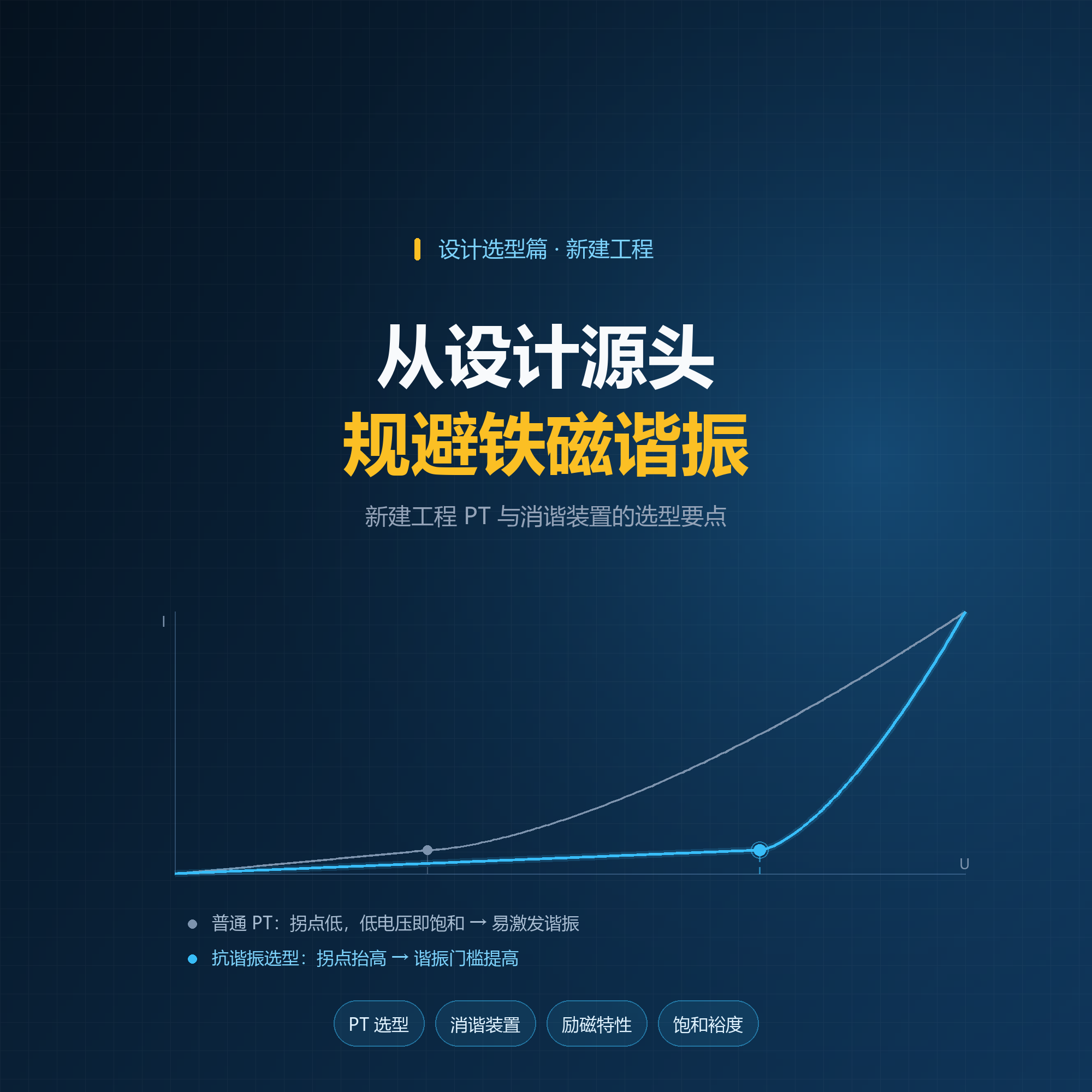

3.把励磁特性写进技术协议。要求提供伏安特性曲线,拐点电压不低于额定电压1.5倍,同电压下励磁电流越小越好。同型号不同厂家的差距主要在此。
二、消谐装置配两层
1.一次侧:PT中性点经一次消谐器(如LXQ-10、LXQ-35一类)接地,不要直接接地。投入低、覆盖广,是基本配置。
2.二次侧:开口三角接入二次消谐装置,零序电压异常时自动投阻尼,专治一次消谐压不住的谐振。
3.一次消谐防发生,二次消谐防扩大;35kV及重要变电站建议都上。
三、三个不要
不要多台PT中性点同时接地;不要为省成本选励磁特性差的型号;不要让开口三角长期空置。
铁磁谐振治理最好的时点,永远是图纸阶段。
