如何治理6-35kV中性点不接地系统电压互感器谐振？

 我国中压电网又称为中性点不接地系统，接有Y0接线的电磁式电压互感器，其高压绕组是系统中三相对地的唯一金属通道。由电压互感器铁芯饱和引起的铁磁谐振是中性点不接地系统中最常见的一种内部过电压事故。导致相间电压升高，励磁电流过大，电压互感器高压熔断器频繁熔断、烧毁等事故，威胁着电力系统的安全运行。

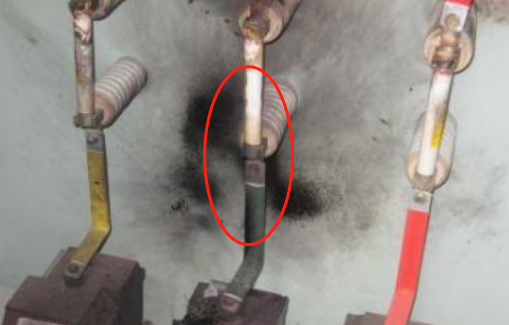

 在6-35KV中性点不接地系统中，虽然电源侧的中性点不直接接地，但电压互感器的高压侧中性点是接地的，当发生单相接地故障时，相对地电压升高倍，非故障相电压互感器承受的电压为线电压，有可能使得电压互感器的铁心出现饱和或接近饱和。产生的并联谐振，使得互感器一次侧的电流急速增大，可使电压互感器的高压侧熔断件熔断，甚至烧坏。此外，线路非同期合闸、线路断线、电力系统瞬时过电压等均有可能激发铁磁谐振。

 为防止6kV、10kV和35kV不接地系统电磁式电压互感器产生的谐振过电压有：中性点接地的电磁式电压互感器过饱和，配电变压器高压绕组对地短路，输电线路单相断线且一端接地或不接地等等。通常情况下限制电磁式电压互感器铁磁谐振过电压宜选取下列措施：

 （1）选用励磁特性饱和点较高的电磁式电压互感器；

 （2）减少同一系统中电压互感器中性点接地的数量；

 （3）当系统容抗和线电压作用下单相绕组的励磁电抗时，在10kV及以下的母线上装设中性点接地的星形电容器组；

 （4）电压互感器高压绕组中性点可接入消谐装置。

 想了解更多有关电网谐振和消谐装置内容，下期见。
