利用电压互感器中性点经流敏型消谐器接地试验分析,来判断对谐振的效果如何?

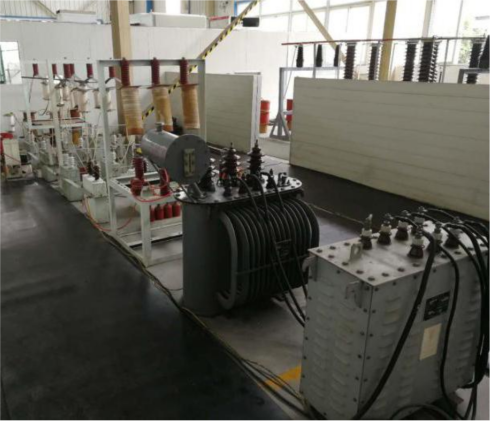

搭建PT串联流敏型消谐器模拟平台,具体见下图。

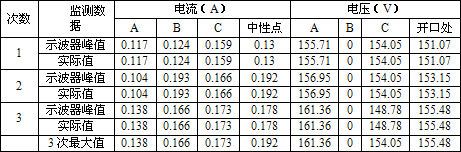

试验系统与SiC试验系统参数相同,调整图中搭建的流敏型消谐器试验平台中的参数,使之发生铁磁谐振过电压,采用示波器和电压表与电流表共同监测ABC三相电压、电流和中性点电流以及开口三角电压,结果见下表。

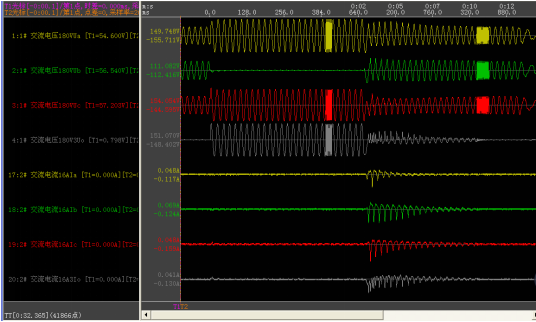

那么利用示波器检测消谐器波形图是怎么样的呢?,具体结果见下图。
由上图可见,PT中性点经一次流敏型消谐器接地工况对电压互感器A、B、C三相电流的限制作用较为明显,电流最大值约为0.1A-0.2A,远低于PT保险的额定电流,可以避免电压互感器发生谐振。
想要更多的了解有关消谐器及谐振方面的内容,请继续关注本网站!
