间歇性弧光接地过电压会激发电力系统铁磁谐振过电压吗?

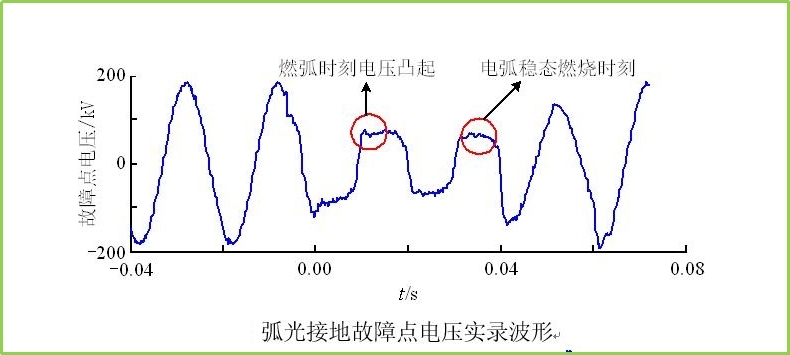

单相弧光接地引起的过电压主要发生在中性点不接地的配电网中。随着系统的升级和电压等级的升高等原因,单相接地故障电流随之增大,导致许多弧光接地故障。当发生间歇性弧光接地时,由于不稳定的间歇性电弧多次不断的熄灭和重燃,在故障相和非故障相的电感电容回路上会引起高频振荡过电压。
因此,弧光接地过电压又称间歇性弧光接地过电压,当中性点非直接接地系统发生单相间歇性弧光接地故障时,非故障相的过电压幅值一般可达3.15~3.5倍相电压,这种过电压是由于系统对地电容上电荷多次不断的积累和重新再分配形成,是断续的瞬间发生的且幅值较高的过电压。
间歇性弧光接地引起的弧光接地过电压是电气设备绝缘的主要威胁之一。长时间的弧光接地过电压,若不及时抑制,可能危及设备绝缘,引起相间短路,使事故扩大。大量经验表明,在间歇性弧光接地对电力系统的危害有以下几个方面:
⑴随着电网的发展,具有固体绝缘的电缆线路应用较多,由于固体绝缘击穿的积累效应,当系统发生单相弧光接地时,在3.5倍过电压持续作用下,造成电气设备绝缘的积累性损伤及绝缘薄弱环节对地击穿,进而发展成为相间短路事故。
⑵弧光接地过电压使电压互感器饱和,易激发铁磁谐振,导致过电压或电压互感器爆炸事故。
⑶弧光接地过电压的能量由电源提供,持续时间较长,当过电压超过避雷所能能承受的400A 2ms的能量时,就会造成避雷器的爆炸事故。
间歇性弧光接地过电压会激发电力系统铁磁谐振过电压,如何消除间歇性弧光接地过电压,抑制铁磁谐振过电压,保护电压互感器,详见下期。
