合闸涌流的产生及其带来的危害
变压器铁芯的非线性饱和特性会导致其空载合闸时产生合闸涌流。涌流的波形、大小和持续时间取决于许多特性因素,如变压器容量、绕组接法、合闸时电压的相位角、合闸绕组所在部位、铁芯的剩磁及磁化特性等等。
其实,变压器合闸涌流是变压器在空载合闸投入电网时在其绕组中产生的暂态电流。变压器投入前铁芯中的剩余磁通与变压器投入时工作电压产生的磁通方向相同时,其总磁通量远远超过铁芯的饱和磁通量,使铁芯瞬间饱和,产生极大甚至最大峰值可达到变压器额定电流的6-8倍的变压器合闸涌流。
所以,合闸涌流的本质是合闸的时候变压器磁通不能发生突变。但由于合闸角、主变剩磁等原因,会导致主变磁通饱和,产生很大的合闸涌流。从而导致断路器等设备出现跳闸现象或烧毁现象发生。

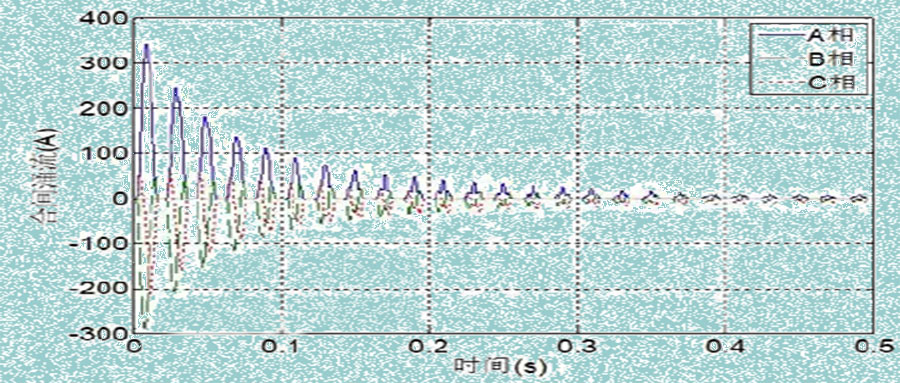

合闸涌流波形图
总结起来变压器合闸涌流主要有以下3种危害:
一、可能引起变压器差动保护动作,造成投运失败,影响送电效率。
二、可能导致周边换流站直流换相失败或功率波动。
三、数值大的合闸涌流会导致变压器及断路器因电力过大而受损,连续冲击会降低变压器绕组机械强度,从而损坏电气设备。
了解了变压器合闸涌流的产生及危害,有助于抑制变压器励磁涌流。时间有限,想要了解更多变压器励磁涌流知识与治理方法,期待您与小编下期不见不散。
