电磁式电压互感器引发铁磁谐振原因及消谐措施分析

 近年来，在35kV及以下中性点不接地系统中，电磁式电压互感器饱和引发的铁磁谐振过电压，熔断压变熔丝，烧毁电压互感器，甚至是系统事故案例恨多。那么，一起了解下系统中的电压互感器有什么作用？

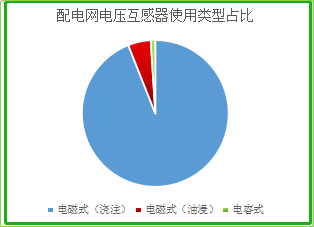

 电压互感器主要是用来给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能等，对电力系统很重要。 根据电压互感器行业市场运行的数据现状，了解到配电网电压互感器使用类型占比如下图。

 由于电磁式电压互感器存在铁芯，在励磁特性曲线中，当施加的励磁电流增加，而激励出电压值增加幅度较小或不变，出现拐点。 即随着励磁电流的增加，激励出的电压变化很小或不变（在这过程中电感是下降），称为PT的饱和特性。电压互感器的空母线突然合闸、系统发生单相接地故障。在这两种情况下,电压互感器一次电流都会出现很大的励磁涌流;使电压互感器一次电流增大60倍左右,造成电压互感器饱和，从而诱发电压互感器产生过电压。

 电压互感器发生铁磁谐振时系统的线电压指示不变,还可能引起其高压侧熔断器熔断,造成继点保护和自动装置的误动作，不仅会给电压互感器造成损害，严重时还可能影响电网安全运行。通常情况下发生铁磁谐振时会产生以下危害：

 （1）在一次熔断器尚未熔断时;可能使电压互感器烧毁。

 （2）在一次熔断器熔断时,则无法读取系统的正确电压值。

 系统发生铁磁谐振，通常采用以下消除措施：

 （1）当只带电压互感器的空载母线产生基波谐振时;应立即投人一个备用设备,改变电网参数,消除谐振。

 （2）当发生单相接地产生电压互感器分频谐振时,应立即投人一个单相负荷。由于分频谐振具有零序性质,故此时投人三相对称负荷不起作用。

 （3）铁磁谐振造成电压互感器一次熔断器熔断或电压互感器烧毁，应加装KLMP系列流敏型消谐器和KLMP系列微机消谐装置，消除铁磁谐振，使电压互感器的正常运行。

 综上可知，35kV及以下中性点不接地系统中，选用全绝缘电磁式电压互感器加装KLMP系列流敏型消谐装置，有效防止铁磁谐振过电压，确保设备安全运行。
