变压器直流偏磁仿真之仿真验证的模拟变压器

为验证基于JA模型的变压器直流偏磁仿真模型的有效性，对一单相模拟变压器在不同工况下的工作状态作仿真研究，并与实验数据对比。本部分的试验工作由广东电网公司电力科学研究院系统所完成。

单相模拟变压器为按照1：50比例对250MVA变压器微缩制成，其主要参数：

型号：    D–50/0.231

电压(V)：   231±8%/231

额定电流(A)：  6.5/216.5

空载损耗(kW)：   0.2

短路阻抗(%)：   7.85

线圈匝数(HV/LV)：  64/64

铁心用硅钢片型号： 30RGH120

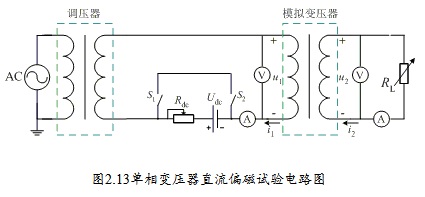

试验电路图如图2.13所示。

试验电路的主体为模拟变压器、调压器和直流电源U_dc。调压器用来控制模拟变压器原方交流电压，直流电源U_dc配合可调电阻R_dc给模拟变压器提供产生直流偏磁的直流电流。开关S₁和S₂控制直流电流产生支路的投入和退出，用来控制直流电流的有无。试验中测量模拟变压器的原方电压、电流和副方电压、电流。

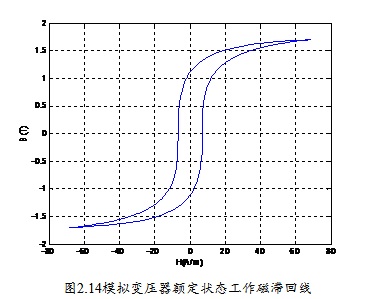

仿真计算中JA模型参数为：M_S = 1.6 ´ 10⁶，a = 3 ´ 10^?5，a = 15.1，K = 7，c = 0.65，对应额定状态下的工作磁滞回线如图2.14所示：
