35kV PT 频繁烧毁、高压熔丝熔断的故障排查与解决方案

35kV及以下中性点不接地系统，铁磁谐振是不接地系统过电压故障最主要的故障之一；其次是二次回路故障、操作过电压、雷击过电压、熔丝熔断。

一、故障产生的原因

1）铁磁谐振高发原因

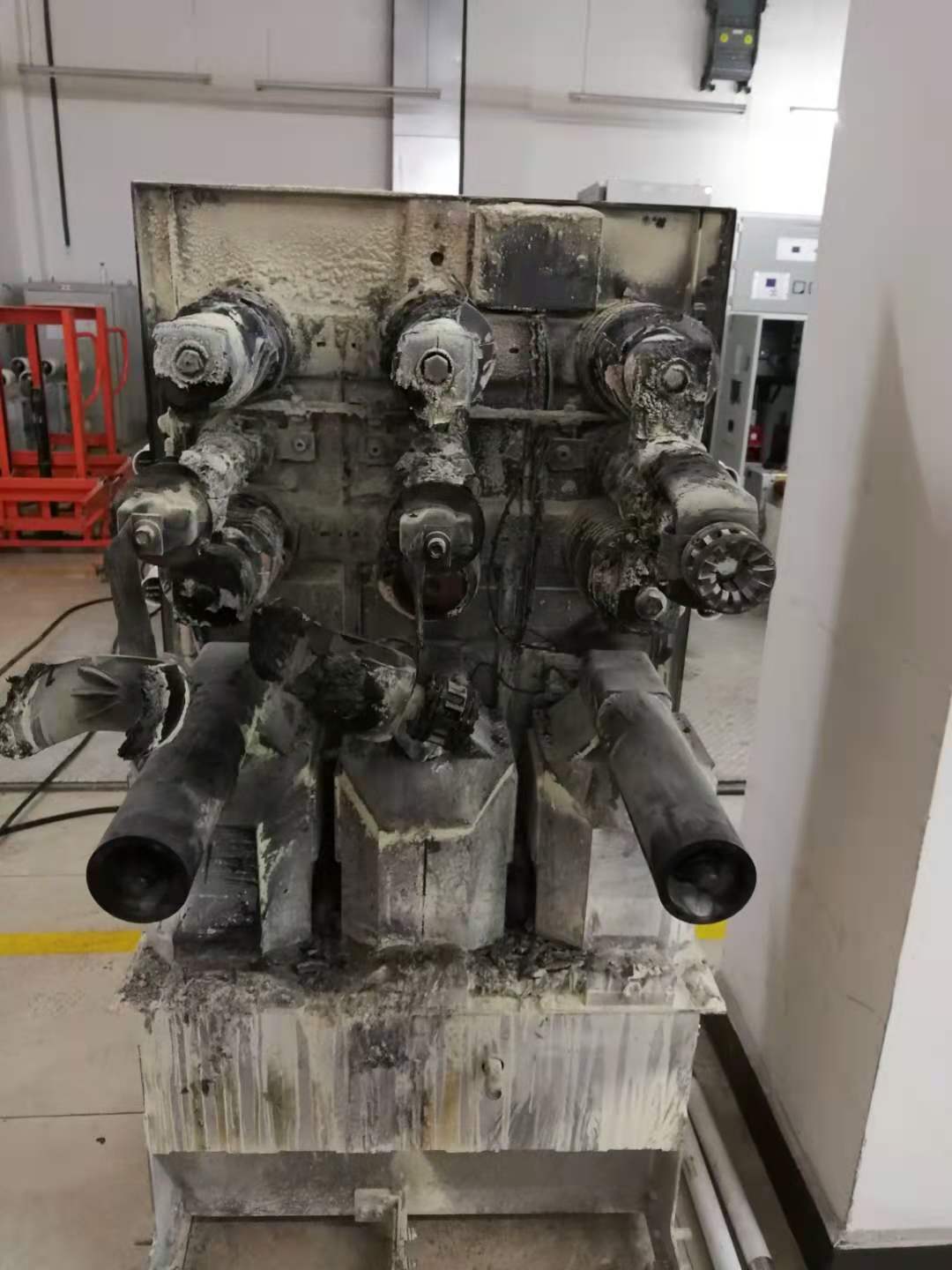

空母线送电、切单相接地故障、投切电容后发生，引起三相电压不平衡、表计摆动、有异响，熔丝熔断，严重直接烧 PT；PT 铁芯饱和，励磁电感和系统对地电容构成谐振回路，产生 2~4 倍过电压，励磁电流激增烧毁 PT、熔断熔丝。

2）二次回路问题

二次短路、开口三角短路、负荷超载 反射到一次侧；微机消谐装置频繁误动作，反复短接开口三角，造成 PT 持续脉动电流，引发PT烧毁。

3）PT 本体缺陷

三相励磁特性不一致、绝缘老化、绕组匝间短路；多台 PT 并联在同一母线，增大零序励磁电流。

 4）运维问题

运维管理不规范，日常巡检不到位，未能及时发现 PT 绝缘老化、接地不良等隐患。系统发生铁磁谐振产生持续过电压，造成 PT 匝间、对地绝缘击穿，引发高压熔丝频繁熔断，PT 反复烧毁。同时缺乏定期试验与消谐装置核查，故障反复发生，威胁 35kV 系统安全稳定运行。

二、分层次治理方案（从临时应急→根治）

2.1应急措施（先止住频繁烧熔丝）

1）送电操作优化：禁止空母线先送 PT；操作顺序：先送母线带电，再投入 PT；停运时先退 PT 再拉母线。避免空载母线投入 PT 激发谐振。

2）减少同母线并联 PT 台数，不要多组 PT 并列运行。

3）更换熔丝必须三相一起更换，选用匹配的 35kV PT 专用高压限流熔断器，不能用普通熔丝；核对安秒特性，不能过大（失去保护）、不能过小（易误熔断）。

4）检查二次回路：排查二次短路、开口三角接线错误、二次多点接地；核算 PT 二次负荷，不能超额定容量；校验微机消谐，存在误动时临时退出二次消谐。

2.2常用消谐改造（工程最常用）

1）一次中性点加装非线性一次消谐器（推荐，改造简单）3台单相 PT Y0 接线，PT 中性点对地串一次消谐电阻器，阻尼零序谐振电流，抑制铁芯饱和，适合绝大多数 35kV 站。

2）注意：消谐器选型要匹配系统电容电流；单相接地时会有持续温升，不能选容量偏小产品。

3）开口三角加装大功率消谐电阻（二次消谐）开口三角并联阻尼电阻或微机消谐装置；缺点：抑制能力弱于一次消谐，容易误动，单独用很难根治严重谐振，一般作为辅助配套。

4）4PT方案（根治效果好，空间允许时）三相 PT+1台零序 PT，4PT 接线，从原理上破坏铁磁谐振条件，适合电容电流大、谐振顽固的场站；柜内空间要求更高，改造工程量大。

2.3系统级根治方案（适合电容电流大、反复治理无效）

1）35kV 系统加装消弧线圈，改为谐振接地系统。消弧线圈补偿对地电容电流，消除弧光接地，破坏谐振回路；适合电缆多、电容电流＞10A 的变电站。

2）注意：消弧线圈要精确调谐，避免欠 / 过补偿带来新问题。

3）更换 PT：选用高拐点励磁特性抗谐振 PT（拐点≥1.9Un，铁芯不易饱和）；或者直接换成电容式 / 电子式电压互感器（CVT/EVT），电磁式 PT 不存在，从根源消除铁磁谐振，但成本高，计量保护回路要改造。

三、检修试验项目（故障后必做）

1）PT 本体：变比、直流电阻、绝缘电阻、励磁特性试验，三相励磁特性比对，特性不一致的直接更换。

2）一次消谐器：伏安特性、绝缘检查；微机消谐装置：录波、区分接地/谐振功能校验，排查误动。

3）二次回路：绝缘、接地点排查，二次负荷实测。

4）系统参数：测量 35kV 系统对地电容电流，为消弧线圈、消谐器选型提供依据。

5）母线避雷器、过电压保护器校验，防雷改造。

四、推荐优先级

1）优先：一次消谐器 、 优化倒闸操作、更换合格三相成套熔丝 、二次回路整治（大部分现场可解决）

2）一次消谐效果差：改用4PT 方案。

3）电缆多、电容电流大：增设消弧线圈 。

4）新建/重大改造：直接选用抗谐振 PT 或 CVT/EVT。

五、重要提醒

1）严禁盲目加大高压熔丝容量，会失去保护，PT 故障时直接爆炸。

2）二次消谐不能替代一次消谐；很多现场只装微机消谐，依然频繁烧 PT，就是这个原因。

3）谐振具有参数敏感性，母线增减电缆、出线后，可能再次复发，需要复测电容电流、复核消谐配置。
