莫忧铁磁谐振危害,正广电为您保驾护航!
铁磁谐振危害很大,铁磁谐振发生后常常引起电压互感器(PT)烧毁、爆炸等恶性事故。原因是电力系统中有大量的储能元件,如电压互感器、变压器、电抗器等电感元件,电容器、线路对地电容、断路器的断口电容等电容元件。这些元件组成了许多串联或并联的振荡回路。在正常的稳定状态下运行时,不可能产生严重的的振荡。但当系统发生故障或由于某种原因电网参数发生了变化,就很可能发生谐振。
例如在中性点非有效接地系统,其中一相断线接地,受电变压器和相间电容;电压互感器和线路对地电容;空载变压器和空载长架空线路电容所形成的振荡回路,都有可能发生铁磁谐振。
防止谐振过电压的原理很简单,只要破坏其谐振条件,就能比较好的的抑制谐振过电压的产生,主要方法:
a. 提高电压互感器的饱和特性·当提高互感器的饱和特性后,电网正常运行时互感器运行在最低点。也有一种四星型PT接法来防止谐振发生,具体做法是在原PT一次绕组中性点与地之间再串接一只单相电磁式电压互感器。
b. 在互感器的开口三角处装设消谐装置或电阻。其作用相当于在高压侧中性点装设电阻,可起到阻尼、消谐、抑制谐振的作用。
c. 尽量保证断路器三相同期,减少断路器三相不同期合闸时引起的过电压,使回路中的电磁式电压互感器铁芯饱和,励磁电流的波形畸变,产生高次谐波引发谐振。
d. 尽量避免消弧线圈退出运行,因中性点经消弧线圈(低电抗)接地后,破坏了谐振回路,并相对稳定了中性点对地电位,降低铁磁谐振发生的概率。
e. 操作措施上,母线停电时,先拉开PT隔离开关,再拉开母线进线开关,送电时操作顺序相反,若送电时发生铁磁谐振,工作人员可立即投人空载线路或电缆等或立即在开口三角绕组串接一个数百瓦的灯泡;也可在送电时,电压互感器中性点临时拉开。
正广电专注铁磁谐振治理数十年,在努力明确自己的方向,加强自身战略定力,更好的服务电力,期待在未来的偏磁治理市场,有一番新的作为!

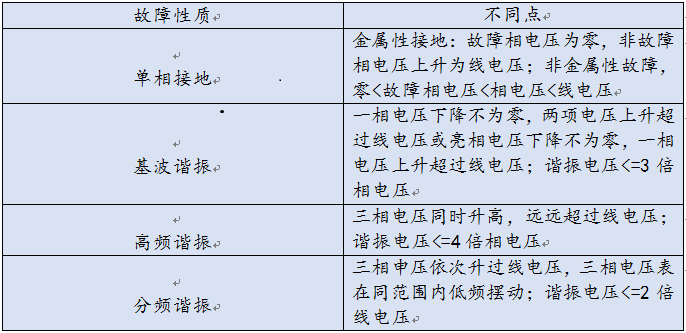

铁磁谐振与单相接地的区别如下图所示:

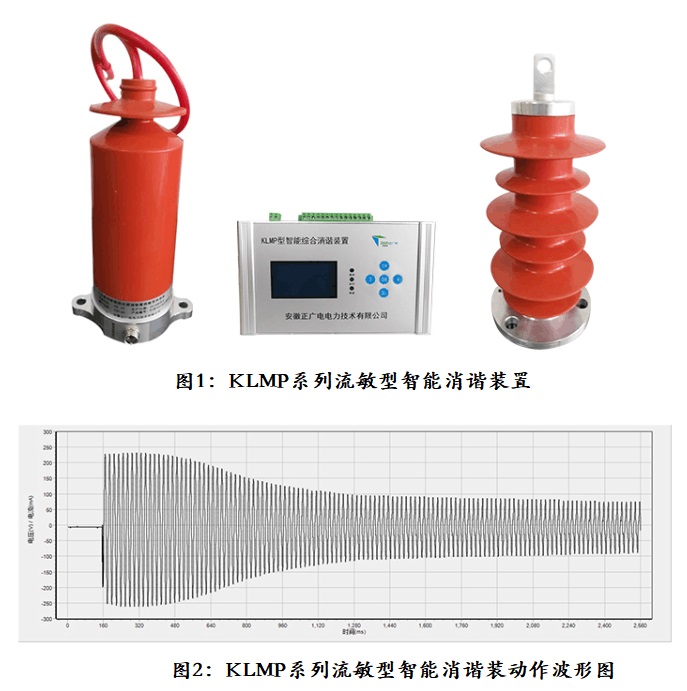

铁磁谐振的产品图如下所示:
